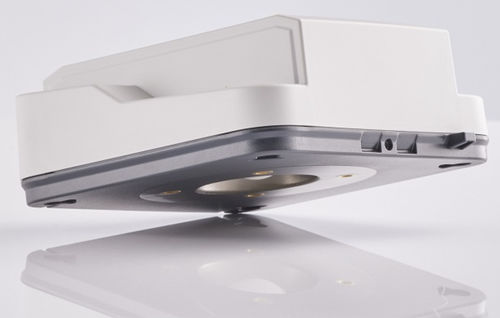

Sensor de nível tipo radar FMCW UTR30

para sólidospara líquidoscom saída digital

Visão geral
O módulo radar UTR30 permite a medição contínua e sem contato de níveis em tanques, silos e aplicações de nível em águas abertas. A medição baseia-se no princípio Time-of-Flight (ToF) e é adequada para alcances até 35 m. O módulo está disponível como sensor simples ou como unidade configurada conforme especificações do cliente.

Vantagens

• Medida ToF precisa
  A medição contínua e sem contato por tempo de voo fornece leituras de distância precisas até 35 m. A tecnologia radar mantém a fiabilidade perante movimentos, rápidas variações de temperatura e condições ambientais adversas.
• Parametrização flexível
  Os parâmetros do sensor podem ser ajustados conforme a aplicação: tipo de meio (sólido/líquido), sensibilidade (baixa/média/alta), limiares vazio/cheio e distância de bloqueio.
• Configuração específica da aplicação
  Carcaça, ligação elétrica, ligação de processo e interfaces de comunicação podem ser personalizadas conforme os requisitos do projeto.

Dados técnicos

• Alcance de medição: 0–35 m
• Precisão: ±2 mm (líquidos), ±10 mm (sólidos)
• Ângulo do feixe: 8°
• Temperatura de operação: -40 °C … 85 °C
• Meio: Sólidos e líquidos com DK > 1,9
• Alimentação: Digital 1,8 … 3,3 V (MCU); Analógico 3,5 … 5,5 V (RF)
• Saída: UART digital (8N1 invertido, 230 kBaud), RS422 (plug M12)
• Opções de parametrização:
  • Tipo de meio (Sólido/Fluido)
  • Vazio/Cheio
  • Distância de bloqueio
  • Sensibilidade

Tecnologia

• Time-of-Flight (ToF)
• Radar: FMCW, 80 GHz

Configuração específica da aplicação

• Design da carcaça
• Ligação elétrica (M12, header, etc.)
• Ligação de processo (G1 1/2, MNPT 1/2″)
• Interfaces de comunicação selecionáveis

Segurança e conformidade

• Aprovação radio: conforme ETSI EN 302 729
• Aprovações radio a nível de módulo (FCC, ISED) disponíveis
• Conformidade RoHS / REACH

Informações adicionais
Informações técnicas (TI) e folheto em PDF estão disponíveis com dados detalhados de produto e de configuração.

Especificações técnicas

• Modelo: UTR30
• Princípio de medição: Time-of-Flight (ToF)
• Frequência/tecnologia: FMCW, 80 GHz
• Alcance de medição: 0–35 m
• Precisão: ±2 mm (líquidos) / ±10 mm (sólidos)
• Ângulo do feixe: 8°
• Temperatura de operação: -40 °C … 85 °C
• Tensão de alimentação: Digital 1,8 … 3,3 V; Analógico 3,5 … 5,5 V
• Interfaces: UART (invertido, 230 kBaud), RS422 (M12)
• Meio: Sólidos & líquidos (DK > 1,9)
