Sensor de nível tipo radar FMCW USR30

para sólidospara líquidoscom saída digital

Descrição do produto

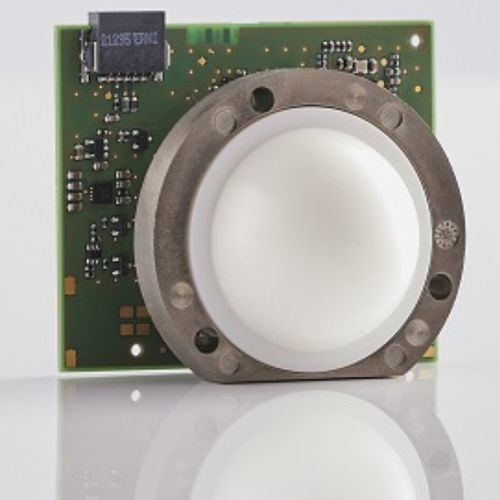

O USR30 é a menor versão da nova família de sensores radar projetada para aplicações OEM personalizadas. Fornece a funcionalidade completa do UTR30 sem invólucro e sem conector elétrico definido. O sinal é disponibilizado em saída digital (UART) e pode ser processado e integrado conforme a aplicação. O módulo pode ser configurado para o meio alvo e as condições de medição.

Vantagens

• Medição precisa pelo método Time-of-Flight (ToF): medição contínua e sem contacto até 35 m em tanques e silos, e medição de nível em águas abertas.
• Parametrização flexível: ajuste de parâmetros para meio (sólido/líquido), vazio/cheio, distância de zona morta e sensibilidade (baixa/média/alta) conforme a aplicação do cliente.

Tecnologia

• Método de medição Time-of-Flight (ToF)
• Radar FMCW, 80 GHz

Segurança e conformidade

• Compatível com ETSI EN 302 729
• Aprovações de rádio em campo livre ao nível de componente (FCC, ISED)
• Compatível com RoHS e REACH

Informações adicionais
Detalhes técnicos adicionais e um folheto do produto estão disponíveis na página do produto.

Especificações técnicas

• Intervalo de medição: 0–35 m
• Precisão: ±2 mm (líquidos), ±10 mm (sólidos)
• Ângulo de emissão: 8°
• Temperatura de operação: -40°C … 85°C
• Meios aplicáveis: sólidos e líquidos com constante dielétrica (DK) > 1,9
• Alimentação: seção digital 1,8 … 3,3 V (MCU); seção analógica/RF 3,5 … 5,5 V
• Saída: UART digital (8N1 inverted, 230 kBaud)
• Parâmetros configuráveis: meio (sólido/líquido), vazio/cheio, distância de zona morta, sensibilidade
• Tecnologia: Time-of-Flight (ToF), Radar FMCW 80 GHz
• Segurança e aprovações: ETSI EN 302 729, FCC/ISED (nível de componente), RoHS/REACH
