Acoplamento flexível ECV

em aço inoxidávelcom anel de fixaçãopara setor sanitário

Visão geral
Os acoplamentos em aço inoxidável ENEMAC cumprem os rigorosos requisitos de higiene da produção alimentar e farmacêutica e também são adequados para tecnologia médica e salas limpas. São fabricados em aços inox A2 e A4. Ficheiros CAD e folhas de dados técnicos estão disponíveis para cada tipo.

Acoplamentos de segurança – Para acionamentos diretos

• ECWB | Com fole metálico e cubos de aperto: Torque nominal (TA): 5 Nm - 900 Nm; Diâmetros de furo (ØD1): 8 mm - 62 mm; Diâmetros de furo (ØD2): 10 mm - 65 mm; Características: sem folga, alta rigidez torsional.
• ECWD | Com elemento elastomérico e cubos de aperto: Torque nominal (TA): 5 Nm - 900 Nm; Diâmetros de furo (ØD1): 8 mm - 70 mm; Diâmetros de furo (ØD2): 10 mm - 65 mm; Características: encaixável, amortecimento de vibrações.

Acoplamentos de segurança – Para acionamentos indiretos

• ECW | Com rolamento de esferas integrado: Torque nominal (TA): 5 Nm - 900 Nm; Diâmetro do furo (ØD): 10 mm - 65 mm; Ligação ao eixo: cubo com anel de aperto; Características: para altas cargas de apoio.

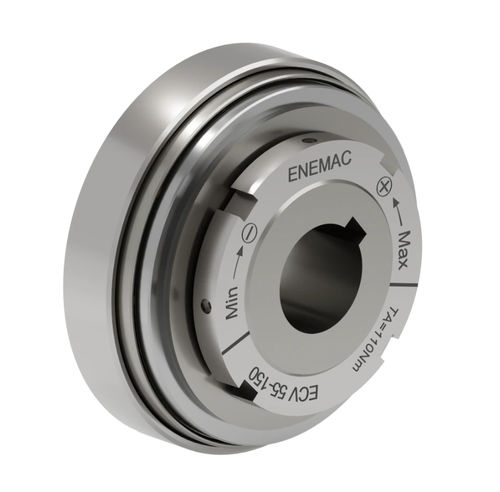

• ECV | Com rolamento de esferas integrado: Torque nominal (TA): 5 Nm - 900 Nm; Diâmetro do furo (ØD): 8 mm - 58 mm; Ligação ao eixo: ranhura para chaveta; Características: para altas cargas de apoio.
• ECE_ES | Construção compacta para espaços reduzidos: Torque nominal (TA): 2 Nm - 900 Nm; Diâmetro do furo (ØD): 10 mm - 50 mm; Ligação ao eixo: ranhura para chaveta; Características: para montagens flangeadas em instalações sensíveis à higiene.
• ECG_ES | Com superfície de mancais deslizante estreita: Torque nominal (TA): 2 Nm - 900 Nm; Diâmetro do furo (ØD): 10 mm - 50 mm; Ligação ao eixo: ranhura para chaveta; Características: para acionamentos por corrente ou correia dentada em instalações sensíveis à higiene.
• ECI_ES | Com superfície de mancais deslizante larga: Torque nominal (TA): 2 Nm - 900 Nm; Diâmetro do furo (ØD): 10 mm - 50 mm; Ligação ao eixo: ranhura para chaveta; Características: para acionamentos por correia dentada em instalações sensíveis à higiene.
• ECR | Execução encapsulada: Torque nominal (TA): 15 Nm - 350 Nm; Diâmetro do furo (ØD): 16 mm - 42 mm; Ligação ao eixo: ranhura para chaveta; Características: para acionamentos por corrente ou correia dentada em instalações sensíveis à higiene.
• ECS_ES | Opcional com roda dentada: Torque nominal (TA): 1 Nm - 950 Nm; Diâmetros de furo (ØD): 6 mm - 8 mm; Ligação ao eixo: ranhura para chaveta; Características: acoplamento deslizante para acionamentos simples por corrente ou correia dentada.

Acoplamentos de eixo – Acoplamentos elastoméricos

• EWJ | Amortecimento de vibrações, para aplicações sensíveis à higiene: Torque nominal (TA): 6 Nm - 650 Nm; Diâmetros de furo (ØD1/ØD2): 6 mm - 70 mm; Ligação ao eixo: cubo de aperto; vel. máx. (n): 29000 1/min.

Acoplamentos de eixo – Acoplamentos de lâminas

• EWZK_ES | Para aplicações pesadas ao ar livre: Torque nominal (TA): 40 Nm - 7000 Nm; Diâmetros de furo (ØD1/ØD2): 10 mm - 110 mm; Ligação ao eixo: ranhura para chaveta; vel. máx. (n): 14500 1/min.

Acoplamentos de eixo – Acoplamentos com fole metálico

• EWC | Série padrão para aplicações sensíveis à higiene: Torque nominal (TA): 1.5 Nm - 1000 Nm; Diâmetros de furo (ØD1/ØD2): 3 mm - 90 mm; Ligação ao eixo: cubo de aperto; vel. máx. (n): 23000 1/min.
• EWR | Montagem simples em áreas higiênicas: Torque nominal (TA): 10 Nm - 1200 Nm; Diâmetros de furo (ØD1/ØD2): 7 mm - 85 mm; Ligação ao eixo: cubo meia-casca; vel. máx. (n): 28000 1/min.

Acoplamentos espaçadores

• EWLC | Com comprimento variável: Torque nominal (TA): 10 Nm - 1200 Nm; Diâmetros de furo (ØD1/ØD2): 7 mm - 85 mm; Ligação ao eixo: cubo meia-casca; Comprimento: 92 mm - 3000 mm.

Aviso
Ficheiros CAD e folhas de dados estão disponíveis para cada tipo. Os produtos são concebidos para ambientes sensíveis à higiene (indústria alimentar, farmacêutica, médico e salas limpas).

Especificações técnicas

• Materiais: aços inox A2 e A4 (Hygienic Design).
• Setores adequados: indústria alimentar, indústria farmacêutica, tecnologia médica e salas limpas, engenharia mecânica e de instalações.
• Documentos disponíveis: modelos CAD e folhas de dados técnicos para cada tipo.
• Classes de produto na página: acoplamentos de segurança (direto/indireto), acoplamentos de eixo (elastómero, lâmina, fole metálico), acoplamentos espaçadores.
