Acoplamento flexível ECW

em aço inoxidávelpara setor sanitáriopara produtos alimentares

Visão geral do produto
Os acoplamentos em aço inox ENEMAC são fabricados em Hygienic Design com aços inoxidáveis A2 e A4 e cumprem requisitos rigorosos de higiene para a indústria alimentar, farmacêutica e tecnologia médica, bem como salas limpas. A linha inclui acoplamentos de segurança, acoplamentos de eixo, acoplamentos de lâminas, acoplamentos de fole metálico e acoplamentos de distância projetados para ambientes sensíveis à higiene.

Acoplamentos de segurança — para acionamentos diretos

• ECWB | Com fole metálico e cubos de aperto
  • Momento nominal (TA): 5 Nm - 900 Nm
  • Diâmetros de furo (ØD1): 8 mm - 62 mm
  • Diâmetros de furo (ØD2): 10 mm - 65 mm
  • Características: sem folga, elevada rigidez torsional
• ECWD | Com ligação em elastómero e cubos de aperto
  • Momento nominal (TA): 5 Nm - 900 Nm
  • Diâmetros de furo (ØD1): 8 mm - 70 mm
  • Diâmetros de furo (ØD2): 10 mm - 65 mm
  • Características: encaixável, amortecimento de vibrações

Acoplamentos de segurança — para acionamentos indiretos

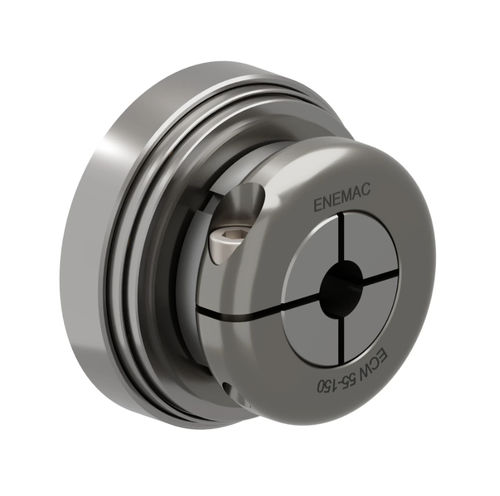

• ECW | Com rolamento de esferas integrado
  • Momento nominal (TA): 5 Nm - 900 Nm
  • Diâmetro do furo (ØD): 10 mm - 65 mm
  • Ligação ao eixo: cubo com anel de aperto
  • Características: para elevadas forças de apoio

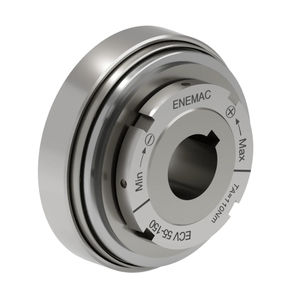

• ECV | Com rolamento de esferas integrado
  • Momento nominal (TA): 5 Nm - 900 Nm
  • Diâmetro do furo (ØD): 8 mm - 58 mm
  • Ligação ao eixo: ranhura para chaveta
  • Características: para altas forças de apoio
• ECE_ES | Construção compacta para espaços limitados
  • Momento nominal (TA): 2 Nm - 900 Nm
  • Diâmetro do furo (ØD): 10 mm - 50 mm
  • Ligação ao eixo: ranhura para chaveta
  • Características: para montagem flangeada em instalações sensíveis à higiene
• ECG_ES | Com zona de rolamento deslizante estreita
  • Momento nominal (TA): 2 Nm - 900 Nm
  • Diâmetro do furo (ØD): 10 mm - 50 mm
  • Ligação ao eixo: ranhura para chaveta
  • Características: para acionamentos por corrente ou correia dentada em ambientes higiênicos
• ECI_ES | Com zona de rolamento deslizante larga
  • Momento nominal (TA): 2 Nm - 900 Nm
  • Diâmetro do furo (ØD): 10 mm - 50 mm
  • Ligação ao eixo: ranhura para chaveta
  • Características: para acionamentos por correia dentada em ambientes higiênicos
• ECR | Versão encapsulada
  • Momento nominal (TA): 15 Nm - 350 Nm
  • Diâmetro do furo (ØD): 16 mm - 42 mm
  • Ligação ao eixo: ranhura para chaveta
  • Características: para acionamentos por corrente ou correia dentada em instalações sensíveis à higiene
• ECS_ES | Opcional com roda dentada (acoplamento com deslizamento)
  • Momento nominal (TA): 1 Nm - 950 Nm
  • Diâmetros de furo (ØD): 6 mm - 8 mm
  • Ligação ao eixo: ranhura para chaveta
  • Características: acoplamento deslizante para acionamentos simples por corrente ou correia dentada

Acoplamentos de eixo

• EWJ | Acoplamentos elastoméricos — amortecimento de vibração, para aplicações sensíveis à higiene
  • Momento nominal (TA): 6 Nm - 650 Nm
  • Diâmetros de furo (ØD1/ØD2): 6 mm - 70 mm
  • Ligação ao eixo: cubo de aperto
  • Velocidade máx. (n): 29000 1/min

Acoplamentos de lâminas

• EWZK_ES | Para aplicações pesadas ao ar livre
  • Momento nominal (TA): 40 Nm - 7000 Nm
  • Diâmetros de furo (ØD1/ØD2): 10 mm - 110 mm
  • Ligação ao eixo: ranhura para chaveta
  • Velocidade máx. (n): 14500 1/min

Acoplamentos de fole metálico

• EWC | Série padrão para aplicações sensíveis à higiene
  • Momento nominal (TA): 1,5 Nm - 1000 Nm
  • Diâmetros de furo (ØD1/ØD2): 3 mm - 90 mm
  • Ligação ao eixo: cubo de aperto
  • Velocidade máx. (n): 23000 1/min
• EWR | Montagem simples em áreas higiênicas
  • Momento nominal (TA): 10 Nm - 1200 Nm
  • Diâmetros de furo (ØD1/ØD2): 7 mm - 85 mm
  • Ligação ao eixo: cubo meia-concha
  • Velocidade máx. (n): 28000 1/min

Acoplamentos de distância

• EWLC | Comprimento variável até 3 m
  • Momento nominal (TA): 10 Nm - 1200 Nm
  • Diâmetros de furo (ØD1/ØD2): 7 mm - 85 mm
  • Ligação ao eixo: cubo meia-concha
  • Faixa de comprimentos: 92 mm - 3000 mm

Especificações técnicas

• Materiais: aço inox A2 e A4 (Hygienic Design)
• Aplicações: produção de alimentos, indústria farmacêutica, tecnologia médica, salas limpas
• Famílias de produtos: acoplamentos de segurança (direto/indireto), acoplamentos de eixo, acoplamentos de lâminas, acoplamentos de fole metálico, acoplamentos de distância
• Intervalos de torque nominal: de 1 Nm a 7000 Nm (consoante o tipo)
• Intervalos de diâmetro de furo: de 3 mm a 110 mm (consoante o tipo)
• Conexões ao eixo: cubo de aperto, cubo com anel de aperto, ranhura para chaveta, cubo meia-concha
• Velocidades máximas (consoante o tipo): ex. EWJ 29000 1/min, EWC 23000 1/min, EWZK_ES 14500 1/min, EWR 28000 1/min
• Faixa de comprimentos acoplamentos de distância: até 3000 mm
• Características: sem folga, elevada rigidez torsional, amortecimento de vibrações, opções encaixáveis, versões encapsuladas, projetos compactos para espaços reduzidos, variantes com fricção
