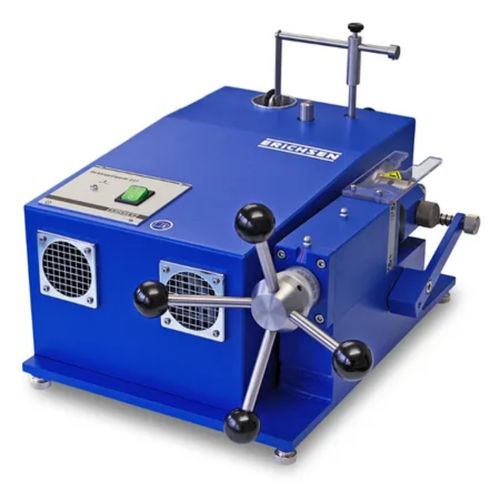

Máquina de ensaio de deformação Model 227

semiautomáticamotorizadapara chapa

O aparelho de ensaio de cordão Modelo 227 foi concebido para determinar numericamente as propriedades técnicas de tintas de estampagem e revestimentos plásticos em copos cilíndricos padrão de 33 mm. Forma um cordão definido no copo em condições de deformação controladas e utiliza um fluido condutor para detectar eletricamente fissuras, fornecendo medições reproduzíveis adequadas para comparação direta.


Princípio de ensaio
Os copos padrão (peças de ensaio Erichsen para tintas de estampagem) são obtidos a partir de tira revestida através das máquinas ERICHSEN de teste de copas e embutimento (modelos 212 e 242). Durante o embutimento, o revestimento é submetido a esforços similares às condições práticas; a severidade da deformação aumenta em direção à borda superior do copo. O Modelo 227 forma um cordão até uma profundidade definida, até atingir o limite de deformação da tinta de estampagem. Um fluido condutor umedece a superfície revestida e penetra as fissuras mais finas; quando o fluido atinge o metal, uma leitura elétrica indica o grau de fissuração.


Conteúdo da entrega

• Aparelho de ensaio de cordão, Modelo 227, sem ferramenta de conformação do cordão

Características / especificações técnicas

• Acionamento: Elétrico
• Fusíveis: 2 A
• Dimensões: Largura aprox. 300 mm; Altura aprox. 200 mm; Profundidade aprox. 400 mm
• Peso líquido: aprox. 40 kg
• Potência do motor: 250 VA / 2780 min^-1
• Alimentação: 230 V ~ 0,5 kW
• Portátil / Estacionário: Estacionário
