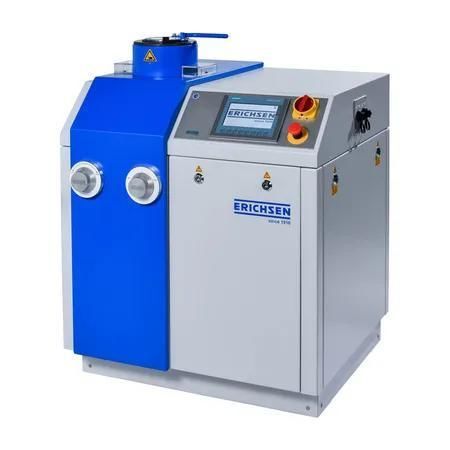

Máquina de ensaio multiparâmetros Model 212

de deformaçãototalmente automáticacontrolada por CLP

Máquina de ensaio totalmente automática eletro-hidráulica para testes Erichsen (copping) e de estampagem profunda, destinada a avaliar a ductilidade de chapas metálicas revestidas, ferrosas e não ferrosas.

Aplicação
Projetada para realizar ensaios Erichsen e de estampagem profunda em materiais de chapa revestidos (por ex., coil coatings, pintados, revestidos por plástico ou eletrodepositados). Adequada para espessuras de chapa aproximadamente de 0,1 mm a 3,0 mm (com base na resistência à tracção de 400 N/mm²); a espessura máxima desenhável varia com a resistência do material. Suporta operações de redraw (segundo estampagem com matriz/punção menores) e pode ser combinada com o Instrumento de Ensaio de Saliência (Model 227) para intensificar testes de destruição do revestimento.

Objetivo

• Reduzir a taxa de rejeição na produção através do monitoramento da qualidade do revestimento durante a fabricação e nos departamentos de processo.
• Triagem imediata do material recebido por ensaios Erichsen ou de estampagem sem preparação especial das amostras para verificar propriedades.
• Construção eletro-hidráulica robusta para operação resistente ao desgaste, elevada precisão de ensaio e baixa manutenção.

Conceção
Carcaça em aço robusta que integra o agregado de ensaio (cilindro de ensaio com pistão de trabalho, placa de retenção da chapa e matriz). Todos os componentes são acessíveis a partir do exterior para rápidas trocas de ferramenta. A sequência de operação executa o corte da chapa, a estampagem e a ejeção da copa num único ciclo automático. Os comandos do operador estão dispostos ergonomicamente no painel de controlo.

Conteúdo de entrega

• Máquina de ensaio de cupping e estampagem profunda, Modelo 212
• Ferramenta de ensaio conforme DIN EN ISO 1520
• Instruções de operação
• Certificado de ensaio do fabricante M

Normas

• DIN EN ISO 1520
• DIN EN 13523-6

Especificações técnicas

• Modelo: Modelo 212
• Número de encomenda: 01780431
• Acionamento: Eletro-hidráulico
• Tipos de ensaio: Erichsen cupping, Deep Draw Test
• Alimentação: 3L/N/PE AC 400 V 50 Hz, 2,2 kW
• Força máxima de tração: 120 kN
• Velocidade de tração: 770 mm/min
• Dimensões (aprox. A x L x P): 1100 mm x 900 mm x 800 mm
• Peso líquido (aprox.): 470 kg
• Força de dobra/estampagem, máx.: 200 kN
• Força de retenção da chapa, máx.: 45 kN
• Curso da placa de retenção aprox.: 35 mm
• Curso do punção de tração aprox.: 60 mm
• Abertura para inserção da chapa, largura máx.: 110 mm
