Máquina de ensaio multiparâmetros Model 242-Basic

de deformaçãototalmente automáticacontrolada por CLP

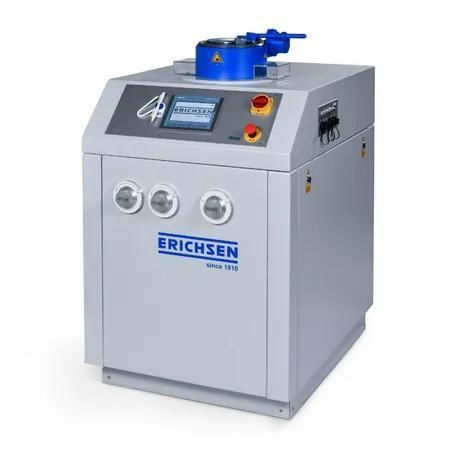

O Modelo 242-Basic é uma máquina de ensaio totalmente automática eletro-hidráulica para ensaios de cupping e estiramento profundo, para avaliar a ductilidade de chapas revestidas ferrosas e não ferrosas, com força de tração máxima de 200 kN.

Visão geral
A máquina destina-se a testar coil coatings, materiais pintados, revestidos com plástico ou galvanizados. Está equipada com indicadores digitais para leitura da força de tração, força de retenção e curso do punção de tração. Adequada para controlo de qualidade rotineiro e para I&D, incluindo procedimentos para intensificar ensaios, como re-embutimento e ensaios de nervura.

Aplicação
O Modelo 242-Basic é utilizado para realizar ensaios Erichsen (cupping) e ensaios de copo de estampagem profunda em chapa, para verificar que os revestimentos de superfície não são danificados durante processos de deformação tridimensionais (como termomoldagem e estampagem profunda). Adequado para espessuras de chapa de 0,2 mm a 4,0 mm (baseado numa resistência à tração de 400 N/mm²; a espessura máxima desenhável deve ser ajustada para resistências superiores/inferiores).

Objetivo

• Reduzir taxas de rejeição através da monitorização contínua da qualidade do revestimento em produção e controlo de processo.
• Triagem imediata de materiais recebidos por ensaios de cupping ou de estampagem profunda para confirmar conformidade sem preparação especial de amostras.
• Projeto eletro-hidráulico que assegura operação com baixo desgaste, elevada precisão dos resultados e baixos custos de manutenção e operação.

Escopo de fornecimento

• Máquina de ensaio de cupping e de estampagem profunda, Modelo 242-Basic
• Instruções de operação
• Certificado de ensaio do fabricante M

Normas

• DIN EN ISO 1520
• DIN EN 13523-6

Características / especificações técnicas

• Acionamento: Eletro-hidráulico
• Ensaios principais: Erichsen (cupping) e ensaio de estampagem profunda
• Alimentação: 400 V, 3~, 50 Hz
• Força máxima de tração: 200 kN
• Velocidade de tração: até 800 mm/min (tipicamente aprox. 500 mm/min)
• Força de retenção: 0,5 - 30 kN e 10 - 100 kN (duas gamas)
• Potência requerida (aprox.): 3,0 kW
• Força de punção, máx.: 265 kN
• Curso do porta-blank (aprox.): 38 mm
• Curso do punção de tração (aprox.): 80 mm
• Abertura para inserção de chapa, largura máx.: 125 mm
• Dimensões (A x L x P) aprox.: 1320 mm x 810 mm x 1100 mm
• Peso líquido (aprox.): 600 kg
• Funcionalidades adicionais: displays digitais para forças e cursos; acesso fácil ao agregado de ensaio integrado para rápidas trocas de ferramentas; sequência de operação única para corte do blank, estampagem e ejeção do copo
