Transdutor de força de compressão Model 833

circularanalógicopara máquina de ensaio

Descrição
As células de carga hidráulicas ERICHSEN fornecem um método compacto e económico para medir forças, baseado na transmissão hidráulica que atua sobre o pistão do transdutor de força. A pressão hidráulica resultante é indicada diretamente num indicador escalado em Newton. Estas células destinam-se principalmente a aplicações estáticas ou de uso contínuo. O tempo de subida da força aplicada (em relação à carga nominal) deve ser de pelo menos 1 segundo para evitar danos no manómetro; cargas de choque podem ser atenuadas com estrangulamentos apropriados. Todas as células são fabricadas em aço inoxidável.

Campos de aplicação
A série Modelo 833 foi concebida para uso contínuo e integração em máquinas, instalações e sistemas de diversa índole. Entre as características principais está um manómetro preciso com compensação do zero e grande diâmetro de 100 mm. Com os acessórios adequados, o valor medido pode também ser apresentado remotamente. As leituras podem ser transmitidas para o PHYSIMETER ® 906 MC-E e 906 USB através de um transmissor de pressão.

Concepção

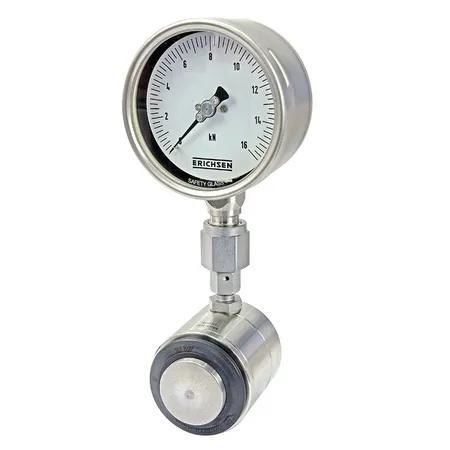

A versão básica "A" fixa a unidade de visualização diretamente na célula de carga por meio de uma ligação aparafusada. A versão "B" liga o instrumento de medição ao manómetro através de uma mangueira de alta pressão ou tubo capilar.

Escopo de fornecimento

• Modelo 833 (versão básica "A")
• Equipado de série com estrangulador de tubo
• Certificado de ensaio do fabricante M

Disponibilidade
Prazo de entrega: 3-4 semanas

Dados técnicos

• Grandeza medida: Força
• Direção efetiva: Compressão
• Princípio de medição: Hidráulico

Caractéristiques / spécifications techniques

• Modelo: Modelo 833
• Grandeza medida: Força
• Direção efetiva: Compressão
• Princípio de medição: Hidráulico
• Material: Aço inoxidável
• Diâmetro do mostrador: 100 mm (com compensação do zero)
• Uso típico: Aplicações contínuas/estáticas; o tempo de subida da força deve ser ≥ 1 segundo
