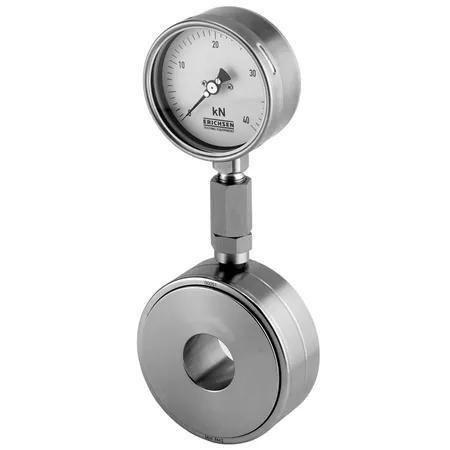

Transdutor de força de compressão Model 844

circularanalógicopara rolamentos

Visão geral
Célula de carga tipo anel compacta para medição de forças axiais e de rolamento.

Descrição técnica
Os instrumentos de medição de força ERICHSEN utilizam transmissão hidráulica da força que atua sobre um pistão; a pressão resultante é mostrada num indicador calibrado em newtons. Concebidos principalmente para uso estático: o tempo de subida da força (em relação à carga nominal) deve ser de pelo menos 1 segundo para evitar danos ao indicador. Impactos podem ser amortecidos com estranguladores adequados. Todas as células são em aço inoxidável.

Campos de aplicação
A série 844 é adequada quando um eixo deve passar através do dispositivo de medição. Destinam-se ao monitoramento permanente de forças axiais e de rolamento. Os instrumentos possuem um mostrador de alta precisão de 100 mm com compensação do zero. Com acessórios apropriados, o valor medido pode ser exibido remotamente e transmitido via transdutor de pressão ao PHYSIMETER ® 906 MC-E e 906 USB.

Conceito

• Versão básica "A": o indicador é fixado diretamente na célula por ligação rosqueada.
• Versão avançada "B": o instrumento de medição é ligado ao manómetro por mangueira de alta pressão ou tubo capilar.

Conteúdo da entrega

• Modelo 844 (versão básica "A")
• Equipado de série com estrangulador em tubo
• Certificado de ensaio do fabricante M

Acessórios (exemplos)

• Fornecimento com ponteiro de máximo para os Modelos 833 e 844 - custo adicional (Número de encomenda: 05770132)

Especificações técnicas

• Grandeza medida: Força
• Direção efetiva: Compressão
• Princípio de medição: Hidráulico
