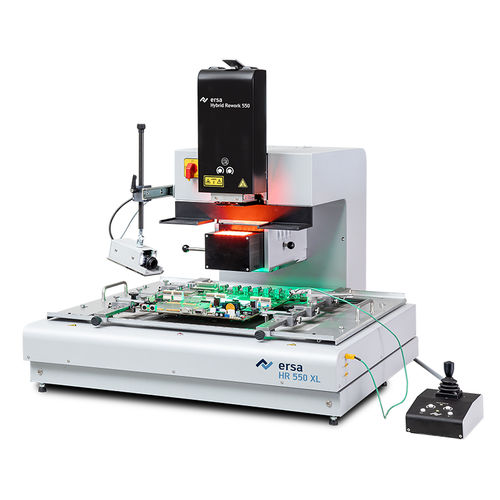

Estação de reparação a ar quente HR 550 XL

semiautomáticapara BGApara SMD

Com o HR 550 XL, a Ersa apresenta uma unidade semi-automática para grandes montagens até aprox. 530 x 610 mm - um verdadeiro pacote de desempenho com oito zonas de aquecimento do radiador inferior e ajuste fino X/Y motorizado e rotação de componentes. O sistema é adequado para eletrónica industrial e de potência, bem como para placas de grande formato e é particularmente atrativo para os prestadores de serviços. elemento de aquecimento híbrido de alto desempenho de 1.800 W Aquecedor de fundo IR de 6.400 W em toda a superfície Câmaras de alta resolução para colocação e monitorização do processo Alinhamento de componentes assistido por computador, ótica digital dividida Operação ergonómica optimizada do sistema Software de operação moderno e de fácil utilização A tecnologia da Ersa Rework-Systeme assegura de forma sustentável o valor acrescentado da eletrónica: tecnologia de aquecimento suave processos de soldadura guiados por sensores remoção de resíduos de solda sem contacto colocação precisa de componentes documentação completa do processo orientação clara para o utilizador Dimensões (L x P x A) em mm: 755 x 930 x 545/747 Peso em kg: 102 kg, incluindo a unidade de controlo Conceção anti-estática (sim/não): sim Potência nominal em W: 8.200 Tensão nominal em V AC: 3x 400 VAC, 50-60 Hz, 16 A Aquecimento superior: Radiador híbrido 900 W infravermelhos + 900 W ar quente, 70 x 70 mm Aquecimento inferior: Emissor IR (8x 800 W), 530 x 530 mm Canais de medição: 3x tipo K, 1 x IRS Laser de posicionamento: Classe II Tamanho da placa de circuito impresso em mm: até 530 x 610 mm (+x) Tamanho do componente em mm: de 01005 até 70 x 70 mm Profundidade de trabalho: 349 mm
