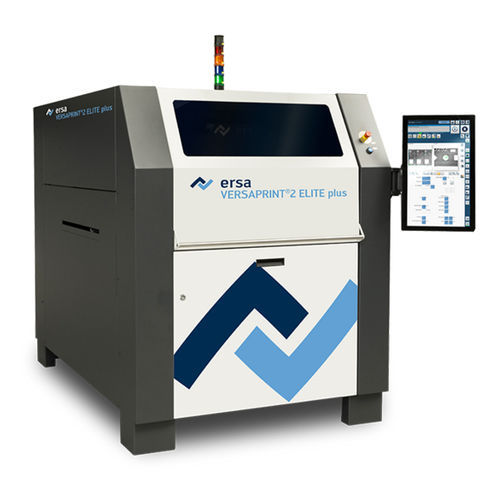

Máquina de serigrafia automática VERSAPRINT 2 ELITE plus

de pasta de soldaSMTcontínua

ELITE plus é perfeitamente adequado para a produção em linha quando não é necessária uma inspeção a 100% - por exemplo, porque já existe um sistema SPI na linha - e convence pela sua operação simples. Equipado com uma câmara de superfície com dois módulos de câmara separados. Devido aos diferentes tipos de iluminação, até mesmo estruturas difíceis no substrato podem ser reconhecidas. Tamanho do substrato (X x Y): mín. 50 x 50 mm, máx. 680 x 500 mm (área de inspeção 550 x 500 mm) - Cabeça de impressão: duas cabeças de rodo independentes com controlo contínuo da força do rodo, paragem da profundidade do rodo e limitação do pêndulo - Tempo de ciclo: 10 s + impressão Limpador de stencil opcional: 680 x 500 mm - Força do rodo: 0-230 N - Tempo de preparação: menos de 10 min Espessura do substrato: 0,5-6 mm - Câmara: câmara de varrimento em linha 3D para alinhamento e inspeção do substrato e do estêncil - Mudança de produto: menos de 2 min Folga da peça: até 35 mm - Precisão de repetição: +/-12,5 µm @ 6 Sigma - Interface gráfica do utilizador: ecrã tátil Tamanho do estêncil: mín. 450 x 450 mm, máx. 737 x 737 mm, ajustável sem ferramentas - Precisão de impressão: +/-12 µm @ 6 Sigma Precisão de impressão: +/-25 µm @ 6 sigma Fixação comprovada do rodo pneumático e tabuleiro de estêncil ajustável Fixação por cima comprovada Limpador do fundo do estêncil e câmara de superfície Unidos na eficiência: A VERSAPRINT 2 ULTRA³ é a primeira impressora de stencil do mundo com inspeção 3D integrada.
