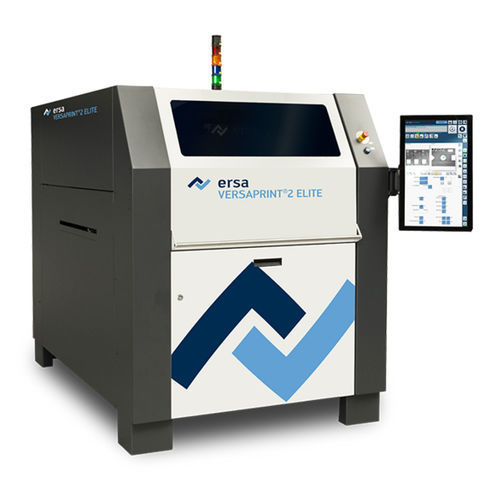

Máquina de serigrafia automática VERSAPRINT 2 ELITE

de pasta de soldaSMTpneumática

Particularmente adequado para requisitos de inspeção elevados O Modelo 2 ELITE com câmara rápida 2D LIST é a impressora perfeita para produções em linha que não requerem uma inspeção a 100%. Por exemplo, porque um sistema SPI já está integrado na linha. Convence ao longo de toda a linha com uma operação simples, pode ser actualizada ou adaptada com todas as opções da série VERSAPRINT 2. Tamanho do substrato (X x Y): mín. 50 x 50 mm, máx. 680 x 500 mm (área de inspeção 550 x 500 mm) - Cabeça de impressão: duas cabeças de rodo independentes com controlo contínuo da força do rodo, paragem da profundidade do rodo e limitação do pêndulo - Tempo de ciclo: 10 s + impressão Limpador de stencil opcional: 680 x 500 mm - Força do rodo: 0-230 N - Tempo de preparação: menos de 10 min Espessura do substrato: 0,5-6 mm - Câmara: câmara de varrimento em linha 3D para alinhamento e inspeção do substrato e do estêncil - Mudança de produto: menos de 2 min Folga da peça: até 35 mm - Precisão de repetição: +/-12,5 µm @ 6 Sigma - Interface gráfica do utilizador: ecrã tátil Tamanho do estêncil: mín. 450 x 450 mm, máx. 737 x 737 mm, ajustável sem ferramentas - Precisão de impressão: +/-12 µm @ 6 Sigma Precisão de impressão: +/-25 µm @ 6 sigma Fixação pneumática comprovada do rodo e tabuleiro de estêncil ajustável Fixação superior comprovada Limpador do fundo do estêncil e câmara de superfície
