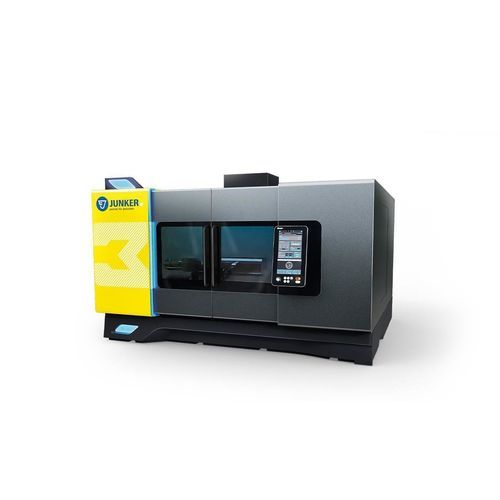

Retífica cilíndrica JUNICOR

para eixo-árvorepara peças a usinarCNC

Descrição do produto
A retificadora cilíndrica em coríndon JUNICOR é uma máquina modular para retificação de diâmetros e faces de eixos e componentes semelhantes. Disponível em várias configurações, destina-se a produções de pequeno e médio volume e a trocas frequentes com tempos de setup reduzidos.

Destaques

• Projeto modular para conceitos de máquina configuráveis
• Curto prazo de entrega e tempos de processamentos para máquinas individuais e conceitos de sistemas
• Disponibilidade garantida de peças sobressalentes
• Uptime otimizado através da redução de tempos de serviço e reparo
• Componentes adaptáveis que permitem trocas rápidas para ciclos de produto subsequentes
• Estabilidade térmica para precisão dimensional consistente
• Alta rigidez devido à construção robusta
• Comissionamento rápido graças a periféricos integrados
• Conceito de operação e software moderno
• Plataforma de máquina orientada ao operador e à manutenção
• Layout compacto que economiza espaço em planta

Descrição dos processos de retificação
Na plataforma JUNICOR 3, realiza-se retificação precisa de diâmetro e face, incluindo corte de imersão angular para eixos de turboalimentadores e outros eixos de alta precisão.

Soluções especiais

• Cabeçote de rebolo: Estão disponíveis várias configurações de cabeçote de rebolo e mesas, desde montagens padrão até soluções sob medida adaptadas à geometria da peça e aos requisitos de produção.
• Variante de cabeçote: Variantes com até três fusos de retificação aumentam a flexibilidade do processo e permitem operações múltiplas.

Características do equipamento (exemplos)

• Bed da máquina em fundido mineral para amortecimento, rigidez torsional e estabilidade térmica
• Interface de montagem de 3 pontos patenteada para montagem e centralização rápida de rebolos, ferramentas de dressagem e dispositivos de fixação
• Ajuste do contraponto e do cabeçote de peça por roda dentada, cilindro hidráulico ou eixo CNC com acionamento por cremalheira; função de levantamento pneumático opcional
• Posicionamento longitudinal com sonda táctil para compensação automática de variações de comprimento da peça bruta
• Opcional: lunetas autocentrantes de três pontos com mordentes hidráulicos de acompanhamento para apoio estável

Peças trabalhadas

• Eixos de turbocompressor
• Eixos de turbina

Folhetos do produto
Folhetos do produto JUNICOR estão disponíveis em vários idiomas, incluindo inglês e alemão.

Dados técnicos / características

• JUNICOR 3S: Comprimento de retificação: máx. 800 mm; Comprimento de fixação: máx. 800 mm; Peso da peça: máx. 250 kg; Diâmetro do rebolo: 508/610 mm; LxPxA (sem periféricos): 3.250 x 2.600 x 2.200 mm
• JUNICOR 3L: Comprimento de retificação: máx. 1.600 mm; Comprimento de fixação: máx. 1.600 mm; Peso da peça: máx. 250 kg; Diâmetro do rebolo: 508/610 mm; LxPxA (sem periféricos): 4.050 x 2.600 x 2.200 mm
