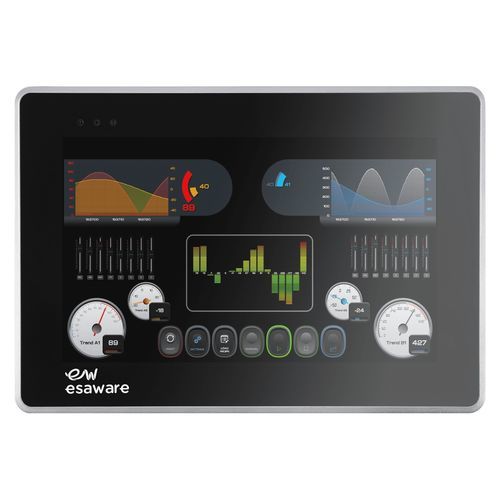

Visão geral
Uma nova geração de HMIs projetada de acordo com os princípios da digitalização e da Internet das Coisas. Baseadas numa arquitetura moderna e potente, combinam a visualização, a supervisão e o controlo de todas as aplicações de automação industrial.
Caraterísticas
- Sistema Operativo: Windows Embedded Compact 7 Pro
- Tela de ecrã largo LED
- Tempo de execução Everyware pré-carregado
- Servidor e cliente SNTP
- Revestimento frontal em alumínio PTFE / aço inoxidável INOX aço inoxidável INOX com verdadeiro ecrã tátil plano
- True Flat Touch Screen
- Status LED na frente
- CPU Arm Cortex A8 1 GHz
- Ram DDR3
- Memória interna 3 Gbyte
- SDHC v2.0 (até 25 Mbyte/s)
- Monitor de alto brilho de 16 milhões de cores
- FDA 21/EN1672-2 para as indústrias alimentar, farmacêutica e química
Tabela técnica - EW100AA (colunas: EW104AA | EW107AA | EW112AA | EW115AA)
Tamanho do ecrã: 4,3" | 7" | 12,1" | 15,6"
Tecnologia do ecrã: TFT | TFT | TFT | TFT | TFT
Cores do ecrã: 262K | 16M | 16M | 16M | 16M
Luz de fundo do ecrã: LED | LED | LED | LED | LED
Brilho do ecrã (cd/m²): 400 | 600 | 400 | 300
Resolução do ecrã (pixel): 480 x 272 | 800 x 480 | 1280 x 800 | 1366 x 768
Duração da luz de fundo (horas): 50K | 50K | 50K | 50K | 50K
Moldura Inox V2a: | 6mm de espessura | | |
RAM: 256 MB DDR3 | 256 MB DDR3 | 512 MB DDR3 | 512 MB DDR3
Flash: 3GB | 3GB | 3GB | 3GB | 3GB
Portas de série: SP1 RS232/485-MPI-COM0 ; SP2 RS232/485-MPI-COM0 ; CAN ; Profibus | SP1 RS232/485-MPI-COM0 ; SP2 RS232/485-MPI-COM0 ; CAN ; Profibus | SP1 RS232/485-MPI-COM0 ; SP2 RS232/485-MPI-COM0 ; CAN ; Profibus | SP1 RS232/485-MPI-COM0 ; SP2 RS232/485-MPI-COM0 ; CAN ; Profibus
Ethernet: 1 x 10/100Mb | 2 x 10/100Mb | 2 x 10/100Mb | 2 x 10/100Mb
Portas USB: 1 x anfitrião USB + 1 x dispositivo USB | 1 x anfitrião USB + 1 x dispositivo USB | 2 x anfitrião USB + 1 x dispositivo USB | 2 x anfitrião USB + 1 x dispositivo USB
Ranhura: 1 x SDHC/MMC | 1 x SDHC/MMC | 1 x SDHC/MMC | 1 x SDHC/MMC
Fonte de alimentação (Vdc): 12-32 | 12-32 | 12-32 | 12-32
Consumo (W): 4 | 7 | 15 | 19
Temperatura de funcionamento (°C): -10 ... + 50 (sem condensação) | -10 ... + 50 (sem condensação) | -10 ... + 50 (sem condensação) | -10 ... + 50 (sem condensação)
Temperatura de armazenamento (°C): -20 ... + 65 | -20 ... + 65 | -20 ... + 65 | -20 ... + 65 | -20 ... + 65
Humidade: <90% (sem condensação) | <90% (sem condensação) | <90% (sem condensação) | <90% (sem condensação)
Dimensões externas (L/H/D) (mm): 166 x 112 x 46 (61 com porta dupla) | 202 x 142 x 46 | 341 x 239 x 49 | 437 x 286 x 54,5
Dimensões do recorte (L/H) (mm): 158,5 x 104,5 | 195,0 x 135,0 | 326,0 x 227,0 | 422,5 x 271,5
Peso (kg): 0.5 | 0.8 | 2.5 | 4.5
Grau de proteção (frente): IP 66 | IP 66 | IP 66 | IP 66 | IP 66
Certificações: CE / EN60068-2-6 / EN60068-2-27 / Humidade EN60068-2-30 / cULus (Certificado n.º E189179) / EAC/ Diretiva 94/9/CE Atex Grupo II - Categoria 3 G-D Zona 2/22 | CE / EN60068-2-6 / EN60068-2-27 / Humidade EN60068-2-30 / cULus (Certificado n.º E189179) / EAC/ Diretiva 94/9/CE E189179) / EAC/ Diretiva 94/9/CE Atex Grupo II - Categoria 3 G-D Zona 2/22 | CE / EN60068-2-6 / EN60068-2-27 / Humidade EN60068-2-30 / cULus (Certificado no. E189179) / EAC/ Diretiva 94/9/CE Atex Grupo II - Categoria 3 G-D Zona 2/22 | CE / EN60068-2-6 / EN60068-2-27 / Humidade EN60068-2-30 / cULus (Certificado n.º E189179) / EAC/ Diretiva 94/9/CE Atex Grupo II - Categoria 3 G-D Zona 2/22
Tabela técnica - EW100AB (colunas: EW104AB | EW107AB | EW112AB | EW115AB)
Tamanho do ecrã: 4,3" | 7" | 12,1" | 15,6"
Tecnologia do ecrã: TFT | TFT | TFT | TFT | TFT
Cores do ecrã: 262K | 16M | 16M | 16M | 16M
Luz de fundo do ecrã: LED | LED | LED | LED | LED
Brilho do ecrã (cd/m²): 400 | 600 | 400 | 300
Resolução do ecrã (pixel): 480 x 272 | 800 x 480 | 1280 x 800 | 1366 x 768
Duração da luz de fundo (horas): 50K | 50K | 50K | 50K | 50K
Processador: ARM Cortex A8 | ARM Cortex A8 | ARM Cortex A8 | ARM Cortex A8
RAM: 256 MB DDR3 | 256 MB DDR3 | 512 MB DDR3 | 512 MB DDR3
Flash: 3GB | 3GB | 3GB | 3GB | 3GB
NVRAM: 32Kb (SoftPLC) | 32Kb (SoftPLC) | 32Kb (SoftPLC) | 32Kb (SoftPLC) | 32Kb (SoftPLC)
Tempo de varrimento (μSec): Típico 30 | Típico 30 | Típico 30 | Típico 30
Portas de série: SP1 RS232/485-MPI-COM0 ; SP2 RS232/485-MPI-COM0 ; CAN ; Profibus | SP1 RS232/485-MPI-COM0 ; SP2 RS232/485-MPI-COM0 ; CAN ; Profibus | SP1 RS232/485-MPI-COM0 ; SP2 RS232/485-MPI-COM0 ; CAN ; Profibus | SP1 RS232/485-MPI-COM0 ; SP2 RS232/485-MPI-COM0 ; CAN ; Profibus
Ethernet (Ethercat apenas versão B/C): 1 x 10/100Mb | 2 x 10/100Mb | 2 x 10/100Mb | 2 x 10/100Mb
Portas USB: 1 x anfitrião USB + 1 x dispositivo USB | 1 x anfitrião USB + 1 x dispositivo USB | 2 x anfitrião USB + 1 x dispositivo USB | 2 x anfitrião USB + 1 x dispositivo USB
Ranhura: 1 x SDHC/MMC | 1 x SDHC/MMC | 1 x SDHC/MMC | 1 x SDHC/MMC
Fonte de alimentação (Vdc): 18-32 | 18-32 | 18-32 | 18-32
Consumo (W): 4 | 7 | 15 | 19
Temperatura de funcionamento (°C): -10 ... + 50 (sem condensação) | -10 ... + 50 (sem condensação) | -10 ... + 50 (sem condensação) | -10 ... + 50 (sem condensação)
Temperatura de armazenamento (°C): -20 ... + 65 | -20 ... + 65 | -20 ... + 65 | -20 ... + 65 | -20 ... + 65
Humidade: <90% (sem condensação) | <90% (sem condensação) | <90% (sem condensação) | <90% (sem condensação)
Dimensões externas (L/H/D) (mm): 166 x 112 x 45,9 (61 com porta dupla) | 202 x 142 x 45,9 | 341 x 239 x 48,6 | 437 x 286 x 54,5/54,4
Dimensões do recorte (L/H) (mm): 158,5 x 104,5 | 195 x 135 | 326 x 227 | 422,5 x 271,5
Peso (kg): 0.5 | 0.8 | 2.5 | 4.5
Grau de proteção (frente): IP 66 | IP 66 | IP 66 | IP 66 | IP 66
Certificações: CE / EN60068-2-6 / EN60068-2-27 / Humidade EN60068-2-30 / cULus (Certificado n.º E189179) / EAC/ Diretiva 94/9/ATEX 2014/34/diretiva UE Grupo II Categoria 3 G D Zona 2/22 | CE / EN60068-2-6 / EN60068-2-27 / Humidade EN60068-2-30 / cULus (Certificado n.º. E189179) / EAC/ Diretiva 94/9/ATEX 2014/34/diretiva UE Grupo II Categoria 3 G D Zona 2/22 | CE / EN60068-2-6 / EN60068-2-27 / Humidade EN60068-2-30 / cULus (Certificado n.º. E189179) / EAC/ Diretiva 94/9/ATEX 2014/34/diretiva UE Grupo II Categoria 3 G D Zona 2/22 | CE / EN60068-2-6 / EN60068-2-27 / Humidade EN60068-2-30 / cULus (Certificado n.º E189179) / EAC/ Diretiva 94/9/ATEX 2014/34/diretiva UE Grupo II Categoria 3 G D Zona 2/22
CÓDIGOS DE ORDEM (seleção)
EW104AA000: TFT de 4,3" de largura, 262K cores, CREW, SP1, ETH, USB A, USB B, SLOT MEMÓRIA
EW104AA0SP: TFT de 4,3" de largura, 262K cores, CREW, SP1, SP2, ETH, USB A, USB B, SLOT DE MEMÓRIA
EW104AA0CN: TFT de 4,3" de largura, 262K cores, CREW, SP1, CAN, ETH, USB A, USB B, SLOT MEMÓRIA
EW104AA0DP: TFT de 4,3" de largura, 262K cores, CREW, SP1, DP, ETH, USB A, USB B, RANHURA DE MEMÓRIA
EW107AA000: 7" TFT de 7" de largura, 16 milhões de cores, CREW, SP1, 2xETH, USB A, USB B, RANHURA DE MEMÓRIA
EW107AA0SP: TFT DE 7" TFT de 7" de largura, 16M cores, CREW, SP1, SP2, 2xETH, USB A, USB B, SLOT MEMÓRIA
EW112AA0SP: TFT de 12,1" de largura, 16 milhões de cores, CREW, SP1, SP2, 2xETH, USB A, USB B, RANHURA DE MEMÓRIA
EW115AA0SP: TFT de 15,6" de largura, 16 milhões de cores, CREW, SP1, SP2, 2xETH, USB A, USB B, RANHURA DE MEMÓRIA
Caraterísticas / especificações técnicas
- Sistema Operativo: Windows Embedded Compact 7 Pro
- Processador: ARM Cortex A8 1 GHz
- RAM: 256 MB / 512 MB DDR3 dependendo do modelo
- Flash/memória interna: 3 GB
- Tipos e tamanhos de ecrãs: TFT 4,3", 7", 12,1", 15,6"
- Cores do ecrã: 262K (4,3") ou 16M (outros)
- Resoluções do ecrã: 480x272, 800x480, 1280x800, 1366x768
- Luz de fundo: LED, duração típica de 50K horas
- Armazenamento: Ranhura SDHC/MMC
- Interfaces seriais: RS232/485, MPI-COM0, CAN, Profibus (dependente do modelo)
- Ethernet: 1x ou 2x 10/100 Mb (dependente do modelo); EtherCAT disponível em algumas versões B/C
- USB: 1-2 x USB Host + 1 x USB Device
- Fonte de alimentação: 12-32 Vdc ou 18-32 Vdc (dependendo da variante)
- Consumo: 4 W a 19 W, dependendo do tamanho/modelo
- Temperatura de funcionamento: -10 a +50 °C (sem condensação)
- Grau de proteção (frontal): IP66
- Certificações: CE, série EN60068, cULus (Certificado nº E189179), EAC, ATEX Grupo II Categoria 3 G/D Zona 2/22 (dependente do modelo)
