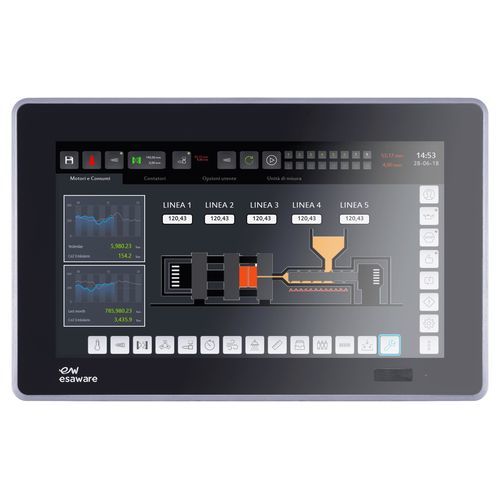

Painel PC com tela sensível ao toque multitouch EW series

com tela sensível ao toque capacitiva PCAPcom tela sensível ao toque resistiva com 5 fios15"

Visão geral do produto
Os IPC Panel EW (série EW200) são PCs industriais de painel para controlo de máquinas, IHM e visualização de processos. Disponíveis com ecrãs resistivos ou capacitivos e frente protegida IP66, abrangem tamanhos de 12,1" a 21,5" e oferecem várias plataformas CPU para diferentes requisitos de automação.

Principais características

• Ecrãs 16:9 TFT: 12,1", 15,6", 18,5", 21,5"
• Opções de toque: resistivo 5‑fios ou capacitivo PCT (até 10 toques)
• Moldura em alumínio com revestimento PTFE anti‑aderente; frente com protecção IP66
• Plataformas CPU múltiplas: Atom, Celeron (J1900/J3455), Intel Core (várias gerações)
• Conetividade completa: USB 2.0/3.0, RS232/RS485, dupla Ethernet 1Gb
• Expansões opcionais: PCIe/miniPCIe/CFast/mSATA; suporte RAID 0/1
• Intervalo operativo: -10 a +50 °C; certificações industriais incluindo opções ATEX Zona 2/22

EW200 MITX - Tabela técnica
Modelos: EW212 | EW215 | EW218 | EW222
Tamanho do ecrã: 12,1" | 15,6" | 18,5" | 21,5"
Tecnologia / Resolução / Brilho / Contraste: TFT 1280×800 400 cd/m² 1000:1 | TFT 1366×768 300 cd/m² 500:1 | TFT 1366×768 300 cd/m² 1000:1 | TFT 1920×1080 300 cd/m² 5000:1
Tecnologia de toque: Resistivo (5‑fios) / Capacitivo PCT (10 toques)
Moldura / Chassis: Alumínio com revestimento PTFE / Chapa de aço
Opções CPU: Atom N2800 (fanless) | Celeron J1900 (fanless) | Intel Core i3/i5/i7 (com ventoinha) | Variantes Intel Celeron/Core 6G
RAM: Atom até 4GB DDR3 | Celeron até 8GB DDR3L | Core 3G até 16GB DDR3 | Core 6G até 32GB DDR4
Destaques I/O: 2× RS232 + 1× RS232/422/485; USB frontal IP66 (1x, sem capacitivo); portas USB traseiras 2.0/3.0 mistas; 2× RJ45 1Gb (controladores Intel variáveis); saídas VGA/DVI/HDMI conforme CPU
Armazenamento & expansão: HDD/SSD/CFast, 1× slot CFast externo, opções PCIe/miniPCIe/PCIe x16; suporte RAID 0/1
Alimentação & ambiente: 18–30 Vdc (típico), consumo 25–65 W, operação -10…+50 °C (sem condensação), armazenamento -20…+65 °C
Protecção & certificações: Frente IP66; CE, normas EN61000, EN60068, cULus, EAC; opções ATEX Grupo II Cat.3 GD Zona 2/22

EW200 SLIM - Tabela técnica
Modelos: EW212 | EW215 | EW218 | EW222
Tamanho do ecrã: 12,1" | 15,6" | 18,5" | 21,5" — TFT, mesmas resoluções que variantes MITX
Vida útil da retroiluminação: ~50.000 horas
Tecnologia de toque: Resistivo (5‑fios) / Capacitivo PCT (10 toques)
Moldura / Chassis: Alumínio com revestimento PTFE / Chapa de aço
CPU (exemplos): Celeron J1900 (fanless) | Celeron J3455 (fanless) | Intel Core U‑series (i3/i5/i7) — opções fanless conforme configuração
RAM & armazenamento: variantes on‑board e SODIMM (conforme configuração), opções mSATA/CFast, RAID em CPUs selecionadas
I/O exemplos: RS232 + RS485, USB frontal IP66, dupla Ethernet Gigabit (controladores Intel conforme CPU), saídas DP/VGA conforme CPU
Alimentação & ambiente: 15–36 Vdc, consumo ~25–50 W, operação -10…+50 °C, armazenamento -20…+65 °C, humidade até 90% sem condensação
Certificações: CE, normas EMC/EN, cULus, EAC; variantes ATEX disponíveis

Especificações técnicas

• Família de produto: IPC EW (série EW200: EW212, EW215, EW218, EW222)
• Formatos de ecrã: 12,1", 15,6", 18,5", 21,5" (16:9)
• Opções de toque: resistivo 5‑fios ou capacitivo PCT (até 10 toques)
• Plataformas CPU: Atom, Celeron (J1900/J3455), Intel Core (várias gerações)
• RAM: DDR3/DDR3L até 16GB ou DDR4 até 32GB dependendo da plataforma
• Armazenamento: HDD/SSD/CFast/mSATA com RAID 0/1 opcional
• I/O: múltiplos USB 2.0/3.0, RS232/RS485, áudio, PS2 (dependente da plataforma), USB frontal IP66
• Ethernet: 2× RJ45 1Gb (controladores Intel variáveis)
• Vídeo: VGA / DVI‑D / DP / HDMI dependendo da família de CPU
• Expansão: PCIe / miniPCIe / slots mecânicos dependendo da plataforma
• Protecção frontal: IP66
• Alimentação: amplas faixas VDC (ex. 15…36 Vdc ou 18…30 Vdc)
• Temperatura de operação: -10…+50 °C (sem condensação); armazenamento: -20…+65 °C
• Certificações: CE, EN61000, EN60068, cULus, EAC; opções ATEX (Grupo II Cat.3 GD Zona 2/22)
• Consumo típico: ~25–65 W dependendo de tamanho e plataforma
