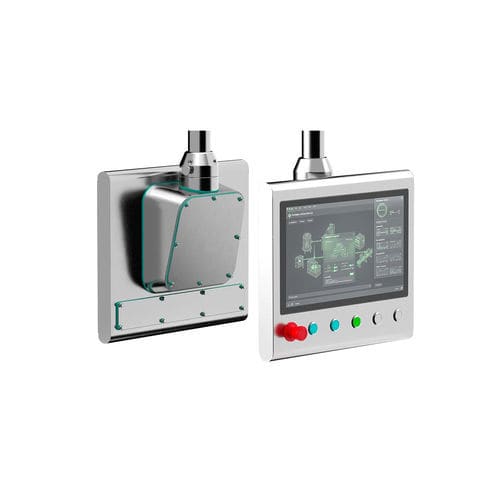

IHM com tela sensível ao toque capacitiva LUMIA INOX

para montagem em braço1920 x 1080Arm® Cortex®-A72 Dual-core

Visão geral do produto
A família LUMIA ARM INOX inclui terminais de operador e monitores industriais montados em braço, em aço inox 316L, concebidos para instalação em painéis ou estações de comando. Disponível nas versões edgeHMI / webHMI e Monitor com proteção IP66 em todo o produto, incluindo o braço de fixação.

Características gerais

• Construção em aço inox 316L, IP66 em toda a máquina
• Sistema de montagem em braço para painéis ou estações de controlo
• Braço configurável pelo utilizador com amplo catálogo de componentes
• Porta USB opcional na tampa traseira com classificação IP66
• Ranhuras cabeadas para comandos e indicadores (até 10 no edgeHMI, até 6 no Monitor)
• Disponível com ou sem ranhuras frontais de comando (consoante variante)

LUMIA ARM edgeHMI / webHMI - funcionalidades chave
Os modelos edgeHMI utilizam processadores multicore fanless RockChip que asseguram desempenho estável e reduzem a necessidade de manutenção devido a acumulação de pó. Dois portos LAN independentes permitem a separação OT/IT. O runtime KREO vem pré-instalado para aplicações IIoT multi-cliente; a opção webHMI inclui o navegador Chromium em ecrã completo.

• S.O.: Linux Debian 11 (edge/webHMI)
• Ecrãs 16:9 de alta luminosidade: 15.6 in (1920 x 1080) ou 21.5 in (1920 x 1080)
• Frontal full glass true flat com touch capacitivo
• Montagem em braço com IP66 em todo o perímetro
• 2 portas LAN independentes (separação OT/IT)
• 2 portas USB (uma opcional traseira com IP66)
• Até 10 ranhuras cabeadas para comandos, lâmpadas, seletoras, botão de emergência
• Processadores RockChip multicore (ex. RK3399)

LUMIA ARM Monitor - funcionalidades chave
A versão Monitor oferece compatibilidade de vídeo alargada com PCs industriais e touch capacitivo multi-point via USB-B traseiro para suporte a gestos em aplicações de supervisão e controlo modernas.

• Ecrãs 16:9 de alta luminosidade: 15.6 in (1920 x 1080) ou 21.5 in (1920 x 1080)
• Frontal full glass true flat com tecnologia capacitiva multi-touch
• Montagem em braço IP66 em todo o perímetro
• Braço configurável pelo utilizador, amplo catálogo de componentes
• Até 6 ranhuras cabeadas para comandos, lâmpadas, seletoras, botão de emergência
• Disponível também sem botões
• Porta USB traseira opcional com IP66

Dados técnicos — LUMIA ARM EDGE/WEB HMI (excerto)
S.O.: Linux Debian 11 + Chromium (opção webHMI)
Tamanho ecrã: 15.6 in (1920 x 1080) / 21.5 in (1920 x 1080)
Tecnologia display: TFT, retroiluminação LED, 16M cores
Touch: Capacitivo
Bezel / Chassis: Aço inox 316L
Processador: RK3399 (exemplo)
RAM: 2 GB DDR4
Armazenamento: 16 GB eMMC
Ethernet: 1 x 1Gb + 1 x 100Mb
USB: 1 x 2.0 + 1 x 3.0 (USB traseiro IP66 opcional)
Alimentação: 12 – 32 V DC
Consumo: aprox. 18W (15.6 in edgeHMI) / 28W (21.5 in edgeHMI)
Temperatura de funcionamento: 0 … +50 °C
Temperatura de armazenamento: -20 … +60 °C
Humidade: <90% não condensante
Proteção: IP66 em todo o produto
Certificações: CE; UL 61010; ATEX / IECEx conforme modelo

Dados técnicos — LUMIA ARM MONITOR (excerto)
Tecnologia display: TFT, LED, 16M cores
Tamanho ecrã: 15.6 in (1920 x 1080) / 21.5 in (1920 x 1080)
Touch: Capacitivo multi-touch via USB-B traseiro
Bezel / Chassis: Aço inox 316L
Entradas vídeo: DVI-D, VGA, DisplayPort
USB: Rear 1 x USB type B (touch) / USB traseiro opcional IP66
Alimentação: 12 – 32 V DC
Consumo: aprox. 35W (15.6 in Monitor) / 50W (21.5 in Monitor)
Temperatura de funcionamento: 0 … +50 °C
Temperatura de armazenamento: -20 … +60 °C
Humidade: <90% não condensante

Notas adicionais
Os modelos edgeHMI são entregues com o runtime KREO pré-instalado; a versão webHMI usa Chromium em ecrã completo. A arquitetura sem ventoinha reduz a acumulação de pó e a necessidade de manutenção. Os dois portos LAN independentes suportam segregação de redes OT/IT.

Especificações técnicas

• Família de modelo: LUMIA ARM INOX
• Construção: Aço inox 316L para chassis e fixações
• Proteção: IP66 no conjunto do equipamento
• Tamanhos de ecrã: 15.6 in e 21.5 in (1920 x 1080)
• Touch: Capacitivo (single ou multi conforme variante)
• Processador (edgeHMI): RK3399 (exemplo)
• S.O. (edge/webHMI): Linux Debian 11 (+ Chromium para webHMI)
• Memória / armazenamento (exemplo edgeHMI): 2 GB DDR4; 16 GB eMMC
• Rede: 2 portas LAN (1x1Gb + 1x100Mb) para separação OT/IT
• USB: variantes conforme modelo; Rear USB-B para Monitor
• Entradas vídeo (Monitor): DVI-D, VGA, DisplayPort
• Ranhuras cabeadas: até 10 (edgeHMI) / até 6 (Monitor)
• Alimentação: 12 – 32 V DC
• Certificações: CE, UL 61010, ATEX e IECEx quando aplicável
