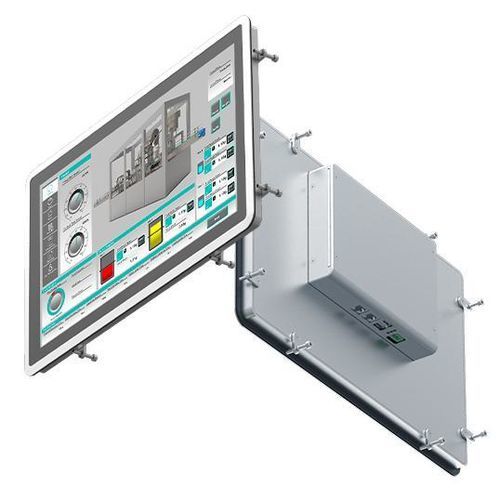

IHM com tela sensível ao toque LUMIA

com tela sensível ao toque capacitivaembutida1366 x 768

Visão geral
Lumia Edge/Web HMI redefine a apresentação de dados industriais com uma abordagem nativa web, aberta, flexível, escalável e segura. Acesso via navegadores padrão sem plug-ins, suporte nativo para Windows e Linux e gráficos SVG responsivos que mantêm nitidez em todas as resoluções e orientações. A segurança beneficia das atualizações contínuas das tecnologias web.

Principais características

• Sistema operativo: Linux Debian 11 (plataforma embebida compatível com Debian 10/11)
• Ecrã: Ecrãs wide de alta resolução e brilho disponíveis em 7″, 10.1″, 15.6″, 21.5″ e 27″
• Design: Frente em vidro total com touch capacitivo
• Processador: Rockchip fanless RK3399 – RK3568 (RK3568 para Lumia107)
• Conetividade: WiFi cliente dual-band integrado (2.5 GHz – 5 GHz), portas Ethernet (1×1 Gb + 1×100 Mb ou 2×1 Gb para Lumia107), portas USB (1× USB3.0 + 1× USB2.0)
• Memória: Opções RAM 2 GB DDR4 – 4 GB DDR4 (Lumia107); 16 GB eMMC interno
• Instalação: Montagem em painel com proteção frontal IP66 (IP66 front - UL Type 4X e Type 12)
• Acessórios: Teclado opcional PBOX (montagem em painel)
• Interface de utilizador: Painel de controlo para programação de parâmetros sem acesso ao sistema operativo
• Comportamento do ecrã: Páginas web apresentadas automaticamente em ecrã inteiro (KIOSK MODE), impedindo o operador de aceder ao SO
• Navegador: Utilização de Chromium para renderização de páginas web

Plataforma embebida - tabela (linhas selecionadas)
S.O.: Linux Debian 10/11
Software de aplicação: Kreo HMI
Tamanho do ecrã: 7″ (1024 x 600); 10.1″ (1280 x 800); 15.6″ (1366 x 768 e 1920 x 1080); 21.5″ (1920 x 1080); 27″ (1920 x 1080)
Tecnologia de ecrã: TFT
Retroiluminação: LED
Cores: 16M
Tecnologia touch: Capacitive
Moldura / Chassis: Alumínio
Processador: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) e RK3568 (Lumia107) (Quad-core Cortex-A55)
RAM: 2 GB DDR4; 4 GB DDR4 (Lumia107)
Armazenamento: 16 GB eMMC
Porta Ethernet: 1×1 Gb + 1×100 Mb (padrão); 2×1 Gb (Lumia107)
WiFi: Suporta 2.5 / 5 GHz (cliente)
Porta USB: 1× USB3.0 + 1× USB2.0
Alimentação (Vdc): 12–32 V DC
Consumo (W): 10 W (7″), 12 W (10.1″), 18 W (15.6″), 28 W (21.5″), 28 W (27″)
Temperatura de funcionamento: -10° ~ 60° C
Temperatura de armazenamento (°C): -20° ~ 70° C
Humidade: <90% (sem condensação)
Dimensões externas (L/A/P) (mm): 7″ (191.6 x 121.6 x 34.5); 10.1″ (269 x 190 x 42); 15.6″ (402.4 x 251.7 x 45); 21.5″ (546.4 x 337.9 x 50.5); 27″ (panel 669 x 406 x 50.5)
Dimensões de corte (L/A) (mm): 7″ (180 x 112); 10.1″ (258.5 x 179.5); 15.6″ (390 x 239); 21.5″ (531 x 323); 27″ (652 x 389)
Peso (kg): 7″ 2 kg; 10.1″ 5 kg; 15.6″ 6.5 kg; 21.5″ 8 kg; 27″ 10 kg
Grau de proteção: IP66 front - UL Type 4X e Type 12
Certificações: CE - RED (2014/53/EU); Segurança: EN 62368-1:2020 + A11:2020; Saúde: EN 62311:2020; EMC: ETSI EN 301 489-1 V2.2.3:2019; ETSI EN 301 489-17 V3.2.4:2020; Rádio: ETSI EN 300 328 V2.2.2:2019; ETSI EN 301 893 V2.1.1:2017; UL 61010; ATEX: II 3G Ex ec IIC T6 Gc X and II 3D Ex tc IIIC T75°C Dc IP66 X; IECEx: Ex ec IIC T6 Gc X and Ex tc IIIC T75°C Dc IP66 X; IECEx TUR 23.0004 X; DNV

Características / especificações técnicas

• Família de produto: LUMIA Edge / Web HMI
• Sistema operativo (embebido): Linux Debian 10/11
• Software de aplicação: Kreo HMI
• Tamanhos e resoluções de ecrã: 7″ (1024×600), 10.1″ (1280×800), 15.6″ (1366×768 ou 1920×1080), 21.5″ (1920×1080), 27″ (1920×1080)
• Tecnologia de ecrã: TFT com retroiluminação LED, 16M cores, touch capacitivo
• Carcaça: Frente em vidro integral, moldura em alumínio
• Processadores: RK3399 (Dual-core A72 + Quad-core A53) e RK3568 (Quad-core A55, Lumia107)
• RAM / Armazenamento: 2 GB ou 4 GB DDR4; 16 GB eMMC
• Rede: WiFi dual-band (2.5/5 GHz cliente); Ethernet 1×1 Gb + 1×100 Mb ou 2×1 Gb (Lumia107)
• I/O: 1× USB 3.0, 1× USB 2.0
• Alimentação: 12–32 V DC; consumo varia por tamanho (10 W–28 W)
• Temperatura funcionamento / armazenamento: -10° a 60° C funcionamento; -20° a 70° C armazenamento
• Humidade: <90% sem condensação
• Mecânica: Dimensões externas e de corte por tamanho de ecrã; pesos por tamanho
• Proteção frontal: IP66; UL Type 4X / Type 12
• Modos: Edge HMI e Web HMI selecionáveis no mesmo painel; KIOSK MODE ecrã inteiro
• Navegador: Chromium para render web
• Acessórios opcionais: Teclado PBOX para montagem em painel
• Certificações e aprovações: CE-RED, EN 62368-1, EN 62311, ETSI EN 301 series, UL 61010, ATEX, IECEx, DNV
