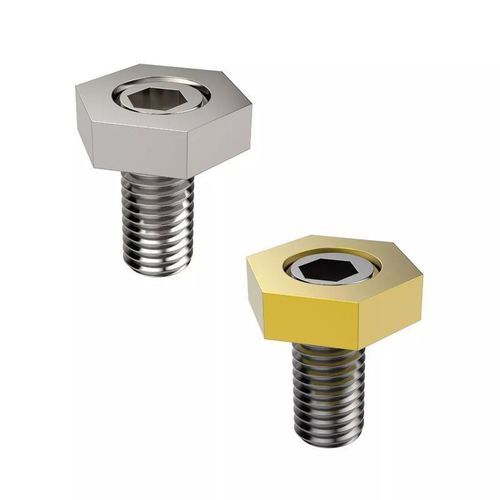

Abraçadeira de fixação SR12113

Detalhes do produto
Os grampos excêntricos de fixação utilizam um eixo excêntrico para permitir um controle preciso do torque e uma aderência modificável, mantendo um alinhamento e posicionamento exatos. O design excêntrico distribui a força de fixação de maneira uniforme enquanto preserva o alinhamento preciso.

Oferecem fixação rápida e poderosa e são construídos para durabilidade e longevidade. Usados em aplicações de usinagem de precisão, montagem e fixação.

• Utilizam um eixo excêntrico para permitir um controle preciso do torque e uma aderência modificável.

• Distribuem a força de fixação de maneira uniforme enquanto preservam o alinhamento preciso.

• Usados em aplicações de usinagem de precisão, montagem e fixação.

Material
Aço inoxidável, Aço
Código da Série
SR12113, SR12112

Características / Especificações Técnicas

• d1 (Tamanho da rosca): M4x0.7, M6x1, M8x1.25, M10x1.5, M12x1.75, M16x2
• h1 (Altura do grampo): 2.80, 4.55, 4.75, 6.35, 9.52, 12.70
• l1 (Comprimento do grampo): 9.6, 11.2, 15.0, 19.0, 22.8, 28.5
• w1 (Comprimento total da mandíbula): 3.8, 3.80, 7.8, 7.80, 10.2, 10.20, 12.7, 15.0
• Força de fixação máx. (kN): 0.9, 3.5, 8.8, 17.7, 26.6
• A/F1: 3.0, 4.0, 5.0, 7.0, 8.0, 12.0
• s1 (Curso): 0.76, 1.01, 1.27, 2.03, 2.54
