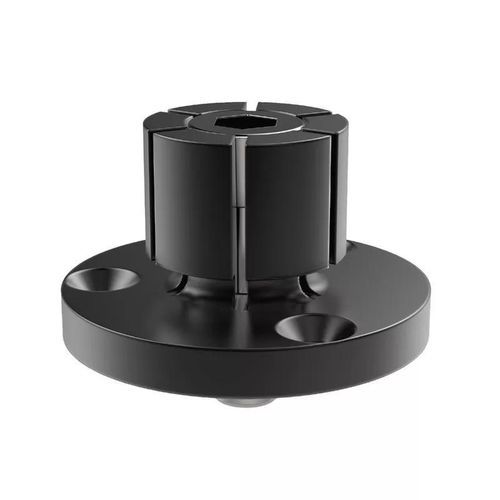

Abraçadeira de fixação SRW12051

Detalhes do Produto
Esses grampos de expansão ID são projetados para segurar peças em um diâmetro interno, para usinagem de alta densidade em fresadoras verticais ou horizontais. O diâmetro pode variar de 4,1 mm a um máximo de 250 mm. Este produto também pode ser usado como mandril expansível em um torno.

Seu perfil baixo o torna adequado para operações secundárias em peças de torno. Pode acomodar mais peças por cubo de peça de trabalho ou placa de fixação e é simples de fabricar no tamanho desejado em um torno ou fresadora.

Uma chave hexagonal ou cilindros de tração hidráulicos são usados para instalá-lo e apertá-lo. Possui um corpo de aço macio e é usado para usinabilidade, dispositivos médicos, fabricação eletrônica e aplicações automotivas.

• Projetado para usinagem de alta densidade em fresadoras verticais ou horizontais.
• Possui um perfil baixo ideal para operações secundárias em peças de torno.
• Usado para usinabilidade, dispositivos médicos, fabricação eletrônica e aplicações automotivas.

Especificações Técnicas / Características

• Material: Aço Macio
• Faixa de diâmetro: 4,1 mm a 250 mm
• Perfil baixo para operações secundárias
• Pode ser usado como mandril expansível em torno
• Instalação: Chave hexagonal ou cilindros de tração hidráulicos
• Aplicações: Usinabilidade, dispositivos médicos, fabricação eletrônica, automotiva

Variantes Disponíveis (Seleção de Dimensões Principais)
h1 | h2 | h3 | d1+0.000|-0.050 | Peso (g)
45.5 | 37.6 | 32.3 | 132.9 | 2954.0
45.5 | 37.6 | 32.3 | 152.4 | 5436.0
45.5 | 37.6 | 32.3 | 132.9 | 6795.0
39.6 | 31.8 | 27.0 | 69.5 | 593.0
24.9 | 19.0 | 15.0 | 37.5 | 204.0
24.9 | 19.0 | 15.0 | 31.5 | 109.0
45.5 | 37.6 | 32.3 | 107.5 | 18260
31.8 | 25.4 | 20.6 | 56.0 | 317.0
21.8 | 16.0 | 15.0 | 29.7 | 59.0
39.6 | 31.8 | 27.0 | 75.5 | 775.0
28.6 | 22.2 | 17.5 | 50.0 | 213.0
10.7 | 7.6 | 6.1 | 20.0 | 23.0
