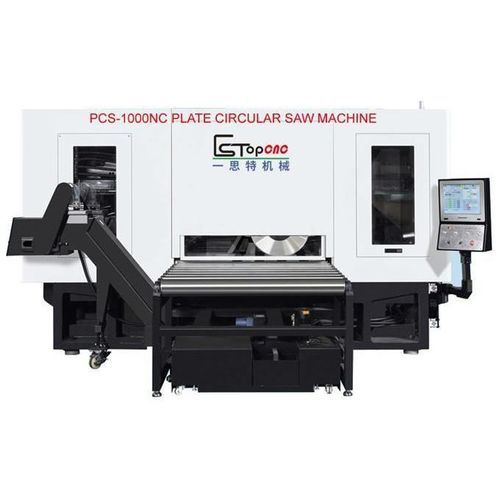

Cortador de disco elétrico PCS-1000NC

para metaispara aço

Visão geral do produto
A PCS-1000NC é uma serra circular CNC para chapas de aço, projetada para corte em alta velocidade. Integra alimentação automática, dimensões de corte ajustáveis e transportador para produção contínua ou cíclica.

Parâmetros técnicos principais

• Modelo: PCS-1000NC
• Tipo de máquina: serra circular CNC para chapa de aço (alta velocidade)
• Eixos de controlo: 2
• Espessura de corte: 20–100 mm
• Largura de corte: 380–1000 mm
• Comprimento de corte: 140–1000 mm
• Comprimento de alimentação automática: 4000 mm (ciclável)
• Velocidade do fuso: 50–250 rpm (variação infinita)
• Potência do fuso: 11/15 kW
• Diâmetro da lâmina: 500 mm
• Potência motores X/Z: 4,5 kW / 3,7 kW
• Velocidade de avanço automático X/Z: 100–350 mm/min
• Deslocamento rápido X/Z: 6,5 m/min
• Paralelismo: ≤0,15 mm
• Precisão dimensional: ±0,1 mm / 300 mm
• Depósito óleo hidráulico: 30 L
• Depósito óleo lubrificação: 3 L
• Alimentação / potência total: 380V/220V, 25 kW
• Peso líquido da máquina: 13 t
• Área (C×L×A): 6000 × 3500 × 2200 mm
• Sistema de arrefecimento: arrefecimento por água
• Pressão de ar: 0,6 MPa
• Método de execução automática: simples/múltiplo
• Comprimento do transportador: 3000 mm
• Capacidade máxima da cama móvel: 3500 kg
• Componentes chave: fusos de esferas e guias Taiwan, rolamentos TPI Taiwan, sistema CNC JK Taiwan, servomotores TK Taiwan, fuso principal ES-TOP, componentes elétricos Schneider

Componentes principais

• Fuso de esferas: 2 (Taiwan) — transmissão precisa, resistente ao desgaste
• Guia: 2 (Taiwan) — estabilidade do movimento linear
• Fuso principal: 1 (ES-TOP) — baixo ruído, elevada rigidez
• Organ (unidades de proteção): 2 (nacionais) — proteção contra pó para guias e fusos de esferas
• Base fundida: 1 (HT300) — estabilidade dimensional
• Unidade de lubrificação automática: 1 (nacional) — autolubrificação eletrónica, fornecimento de óleo dosado
• Linha de óleo: 2 (nacionais) — tubo de alumínio
• Rolamentos: (TPI Taiwan) — rolamentos de precisão
• Sistema CNC: 1 (JK Taiwan) — unidade de controlo CNC
• Servomotores: 2 (TK Taiwan) — motores de accionamento dos eixos
• Motor do fuso: 1 (MK/CTB) — accionamento de fuso de velocidade variável
• Contactor AC / Relé: 1 cada (Schneider) — protecção e comando eléctrico

Aplicações e notas operacionais

• Projectada para corte de chapas de aço em linhas de produção, oficinas e centros de serviço de aço
• Suporta produção contínua com alimentação automática e transportador
• Dimensões de corte ajustáveis para lotes e peças de diferentes tamanhos
• Requer alimentação eléctrica 380V/220V e ar comprimido a 0,6 MPa
• Prever fundação nivelada e equipamento de elevação para a instalação (peso líquido 13 t)
