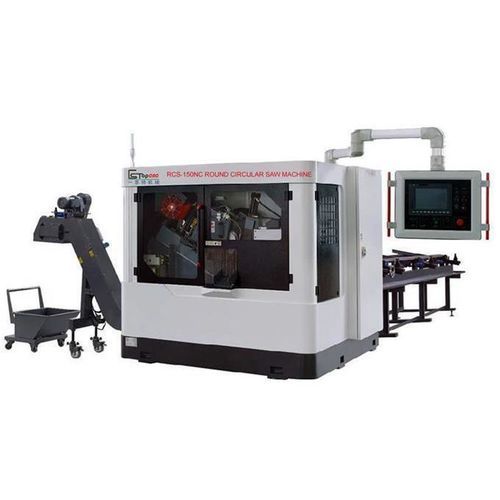

Cortador de disco elétrico RCS-150NC

hidráulicopara metaispara aço

Visão geral da serradora circular RCS-150NC

Capacidade de corte
Barra redonda: 50–150 mm
Perfis em ângulo: 50–105 mm
Tubo redondo: 50–150 mm
Tubo quadrado: 50–105 mm

Cabeça da serra / eixo principal
Lâmina TCT: Φ460 × 2,7t
Velocidade da lâmina: 30–125 rpm (variável)
Removedor de cavacos na lâmina: escova redonda

Motor e acionamento
Motor de acionamento do eixo principal: 30 kW (especificação secundária: 18,5 kW / 25 Hp / 4p)
Motor servo AC — cabeça: 5,0 kW
Motor servo AC — dispositivo de alimentação: 2,0 kW
Motor de acionamento hidráulico: 3,7 HP / 4p

Sistema hidráulico
Pressão de trabalho: 70 kg/cm² (7 MPa)
Capacidade do tanque hidráulico: 150 L

Dispositivo de pressão de ar
Pressão de trabalho: 4–6 kg/cm² (55–85 psi)

Mecanismo de alimentação de comprimento fixo (GFC)
Corte final: 2–99 mm
Comprimento residual mínimo: 85 + δ mm
Comprimento de alimentação por ciclo: 780 mm

Dimensões e peso da máquina
Dimensões (L × W × H): 7133 × 3602 × 2800 mm
Peso: 5800 kg

Principais peças
No. 1 — Human Machine Interface — Mitsubishi — Japan
No. 2 — PLC — Mitsubishi — Japan
No. 3 — Cutting feed servo motor — Mitsubishi — Japan
No. 4 — Feeding servo motor — Mitsubishi — Japan
No. 5 — Main low voltage components — Siemens — Germany
No. 6 — Switching power supply — Mingwei — Taiwan
No. 7 — Linear guides — Silver — Taiwan
No. 8 — Ball Screws — Silver — Taiwan
No. 9 — Spindle servo motor — Beauty Department — Shanghai
No. 10 — Hydraulic pumps — Yuken — Taiwan
No. 11 — Hydraulic Valve — Yuken — Taiwan
No. 12 — Hydraulic cylinder — Yuken — Taiwan
No. 13 — Thin oil lubrication system — ISHAN — Taiwan
No. 14 — Micro lubrication system — ILC — Italy
No. 15 — Spindle box drive belts — gates — USA
No. 16 — TCT Saw Blades — Kanefusa or Tenryu — Japan
No. 17 — Seals — NAK — Taiwan
No. 18 — Material racks — 3 meters — Domestic

Características técnicas

• Capacidades de corte: barra redonda 50–150 mm; perfis em ângulo 50–105 mm; tubo redondo 50–150 mm; tubo quadrado 50–105 mm.
• Lâmina de serra: TCT Φ460 × 2,7t; velocidade variável 30–125 rpm; remoção de cavacos por escova redonda.
• Motor de acionamento do eixo principal: 30 kW (alternativa 18,5 kW / 25 Hp / 4p).
• Servomotores: cabeça 5,0 kW; dispositivo de alimentação 2,0 kW; motor hidráulico 3,7 HP / 4p.
• Sistema hidráulico: pressão de serviço 70 kg/cm² (7 MPa); tanque 150 L.
• Ar comprimido: faixa de trabalho 4–6 kg/cm² (55–85 psi).
• Alimentação de comprimento fixo (GFC): corte final 2–99 mm; resíduo mínimo 85+δ mm; comprimento por ciclo 780 mm.
• Dimensões da máquina (L×W×H): 7133 × 3602 × 2800 mm; peso: 5800 kg.
• Componentes chave fornecidos por marcas internacionais (Mitsubishi, Siemens, Yuken, Kanefusa/Tenryu, etc.).
