Centro de usinagem de 5 eixos HMU-500NC
verticalHSK-E4020 ferramentas

Centro de usinagem de 5 eixos - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 ferramentas
Centro de usinagem de 5 eixos - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 ferramentas

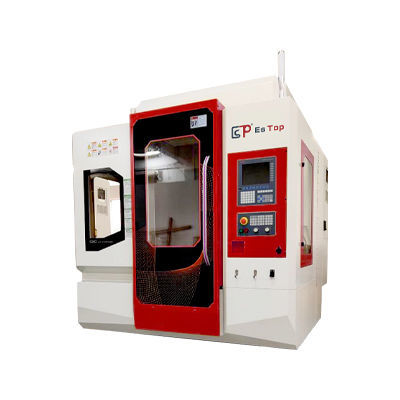

Centro de usinagem de 5 eixos - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 ferramentas - imagem - 2
Centro de usinagem de 5 eixos - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 ferramentas - imagem - 3
Centro de usinagem de 5 eixos - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 ferramentas - imagem - 4
Centro de usinagem de 5 eixos - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 ferramentas - imagem - 5
Centro de usinagem de 5 eixos - HMU-500NC - ESTOPCNC - vertical / HSK-E40 / 20 ferramentas - imagem - 6
Guardar nos favoritos
Comparar

Características

Número de eixos
de 5 eixos
Orientação do eixo-árvore
vertical
Cone
HSK-E40
Número de ferramentas
20 ferramentas
Função adicional
de fresagem, de contorno
Outras características
de alta velocidade, de motores lineares
Curso X

500 mm
(19,69 in)

Curso Y

300 mm
(11,81 in)

Curso Z

250 mm
(9,84 in)

Velocidade de rotação

30.000 rpm, 40.000 rpm
(188.496 rad.min-1, 251.327 rad.min-1)

Altura máx. das peças

70 mm, 320 mm
(3 in, 13 in)

Rotação da mesa de trabalho (eixo C)

360 °

Velocidade de avanço no eixo X

60 m/min

Velocidade de avanço no eixo Y

60 m/min

Velocidade de avanço no eixo Z

60 m/min

Capacidade máx. da mesa

80 kg
(176 lb)

Precisão de posicionamento

0,003 mm
(0,00012 in)

Repetibilidade

0,002 mm
(0,00008 in)

Peso total

4.500 kg
(9.920,8 lb)

Comprimento total

1.800 mm
(70,9 in)

Largura total

2.100 mm
(82,7 in)

Altura total

2.400 mm
(94,5 in)

Descrição

Visão geral do produto
O HMU-500NC é um centro de usinagem vertical 5 eixos, comparável a modelos Dmg Mori, concebido para usinagem multieixo complexa de peças de pequeno a médio porte.

Aplicações principais
  • Contouramento e acabamento 5 eixos complexos
  • Peças de precisão para moldes, ferramentas e componentes nas indústrias aeroespacial, automóvel e geral
  • Usinagem em alta velocidade de peças pequenas a médias


Especificações principais
  • Designação do modelo: HMU500 / HMU-500NC
  • Percursos X × Y × Z: 500 × 300 × 250 mm
  • Distância ponta do spindle à mesa: 70–320 mm
  • Mesa basculante-rotativa (eixos A/C) - Diâmetro do disco: 200 mm
  • Mesa basculante-rotativa - Diâmetro máximo usinável: 300 mm
  • Mesa basculante-rotativa - Carga máxima da mesa: 80 kg
  • Mesa basculante-rotativa - Ângulo de rotação: eixo C 360° / eixo A ±120°
  • Mesa basculante-rotativa - Velocidade nominal: A: 120 rpm / C: 150 rpm
  • Mesa basculante-rotativa - Torque admissível: A: 170 N·m / C: 45 N·m


Fuso e magazine de ferramentas
  • Fuso padrão: HSKE40-D120 — 30000 rpm
  • Fuso opcional: HSKE40-D100 — 40000 rpm
  • Magazine de ferramentas: tipo disco, 20 posições


Movimento, precisão e controlo
  • Tipo de acionamento (X/Y/Z): motor linear
  • Velocidade de avanço rápida máx. (X/Y/Z): 60 / 60 / 60 m/min
  • Precisão de posicionamento (VID): 0,003 mm
  • Repetibilidade (VID): 0,002 mm


Dimensões e peso
  • Peso da máquina: 4500 kg
  • Área ocupada (C × L × A): 1800 × 2100 × 2400 mm


Nota
  • As dimensões deste produto estão sujeitas a alterações sem aviso prévio.
  • A aparência da máquina é ajustada de acordo com o contrato real e o envio.
