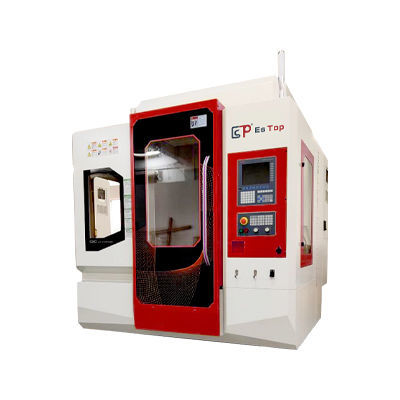

Centro de usinagem CNC de 5 eixos HMU-600NC

vertical24 ferramentasde disco

Visão geral do produto
O HMU-600NC é um centro de usinagem vertical CNC de 5 eixos de alta velocidade com mesa basculante (cinco eixos), acionamentos por motor linear em X/Y/Z e magazine disco para 24 ferramentas.

Resumo

• Faixa de trabalho: X 600 mm, Y 500 mm, Z 300 mm
• Distância fuso-mesa: 85–385 mm
• Diâmetro do disco da mesa basculante: 260 mm; diâmetro máximo usinável: 400 mm
• Carga máxima da mesa: 00 kg
• Ângulos de rotação: eixo C 360°, eixo A ±120°; velocidade nominal: A 253 rpm / C 105 rpm; torque admissível: A 200 N·m / C 200 N·m
• Fuso padrão: HSKE40-D120-40000; fuso opcional: HSKE50-D150-24000
• Magazine de ferramentas: tipo disco, 24 ferramentas
• Acionamento (X/Y/Z): motor linear; avanço rápido máx. (X/Y/Z): 60/60/60 m/min
• Precisão de posicionamento (VID): 0.003 mm; repetibilidade (VID): 0.002 mm
• Peso da máquina: 5000 kg; área ocupada (C×L×A): 2240×2000×2400 mm

Notas

• As dimensões e especificações do produto estão sujeitas a alterações sem aviso prévio.
• A aparência e a configuração final da máquina são confirmadas no contrato e no envio.

Tabela técnica
Eixo X: 600 mm
Eixo Y: 500 mm
Eixo Z: 300 mm
Distância fuso-mesa: 85–385 mm
Diâmetro disco mesa basculante: 260 mm; Diâmetro usinável máx.: 400 mm
Ângulo de rotação: C 360° / A ±120°; Velocidade nominal: A 253 rpm / C 105 rpm; Torque admissível: A 200 N·m / C 200 N·m
Fuso padrão: HSKE40-D120-40000; Fuso opcional: HSKE50-D150-24000
Magazine de ferramentas: disco, 24T
Acionamento (X/Y/Z): motor linear
Avanço rápido máx. (X/Y/Z): 60/60/60 m/min
Precisão de posicionamento (VID): 0.003 mm; Repetibilidade (VID): 0.002 mm
Peso da máquina: 5000 kg
Área ocupada (C×L×A): 2240×2000×2400 mm

Características / Especificações técnicas

• Modelo: HMU-600NC
• Faixa de trabalho: X 600 mm, Y 500 mm, Z 300 mm
• Distância fuso-mesa: 85–385 mm
• Diâmetro disco mesa basculante: 260 mm
• Diâmetro usinável máx.: 400 mm
• Carga máxima da mesa: 00 kg
• Ângulos de rotação: eixo C 360°, eixo A ±120°
• Velocidade nominal: A 253 rpm / C 105 rpm
• Torque admissível: A 200 N·m / C 200 N·m
• Fuso padrão: HSKE40-D120-40000
• Fuso opcional: HSKE50-D150-24000
• Magazine de ferramentas: tipo disco, 24 ferramentas
• Tipo de acionamento (X/Y/Z): motor linear
• Avanço rápido máx. (X/Y/Z): 60/60/60 m/min
• Precisão de posicionamento (VID): 0.003 mm
• Repetibilidade (VID): 0.002 mm
• Peso da máquina: 5000 kg
• Área ocupada (C×L×A): 2240×2000×2400 mm
