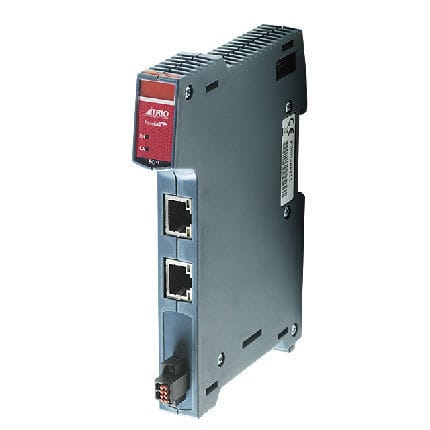

Módulo E/S EtherCAT TRIO P series

digitalanalógicoEthernet

O sistema Flexslice começa com o acoplador. O acoplador pode ser conectado à rede EtherCAT através da porta Ethernet acima do módulo. A interface RJ45 abaixo do módulo pode ser usada para conectar mais módulos EtherCAT na mesma linha. O acoplador de barramento PB66 suporta até 16 módulos de E/S. Estes módulos têm fechos mecânicos flexíveis e interfaces de bus, que podem ser ligados ao EBUS através do backplane. O PB66 é instalado com uma calha de guia. Pode converter a mensagem de Ethernet 100BASE-T para o formato de sinal EBUS. Na rede EtherCAT, o acoplador P366 pode ser instalado em qualquer ponto da rede Ethernet, o que o torna adequado para funcionamento perto da estação principal ou numa localização remota. PARÂMETROS DO PRODUTO: Fonte de alimentação necessária 24V DC, o requisito mínimo de todo o sistema é 0,8A Interface EtherCAT RJ45 acordo EtherCAT Taxa de dados 100 Mbit/s Fonte de alimentação 24V/1,5W Isolamento 1KV Ciclo de atualização EtherCAT 2: 125us Cabo de rede CATSe CARACTERÍSTICAS: I O módulo de saída digital P371 liga o sinal de controlo binário do controlador de movimento e o dispositivo de saída de 24V DC da máquina. I Todas as 16 saídas são fontes de corrente (PNP) com isolamento elétrico. I As ligações de saída e de alimentação são efectuadas através de dois terminais de parafuso de encaixe de uma fila. I O módulo Flexslice indica o estado do sinal de saída através de luzes LED. I O módulo de entrada digital P372 liga o sinal de 24V DC do equipamento da máquina ao registo de controlo binário no controlador de movimento. I Todas as 16 entradas são de absorção de corrente (PNP) e isoladas eletricamente. I As ligações de entrada e de alimentação são efectuadas através de dois terminais de parafuso de encaixe de uma fila.
