Anel soprador de resfriamento 2402SS

de secagemde limpezapara redução das poeiras

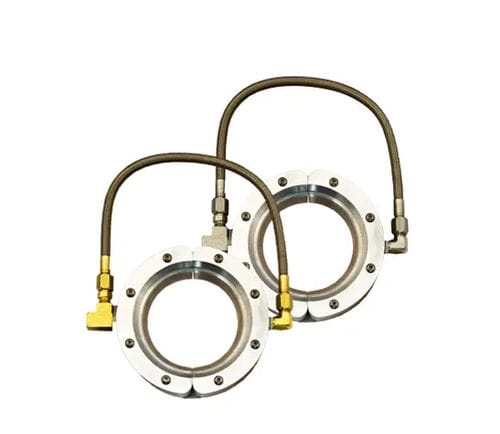

Descrição O Super Air Wipe™ fornece um fluxo de ar uniforme de 360° para sopro, secagem, limpeza e arrefecimento de tubos, cabos, perfis extrudados, mangueiras e fios. O design dividido (duas peças) permite prender o dispositivo em torno do material em movimento, eliminando a necessidade de enfiar a peça. Modelos até 4" (102 mm) incluem mangueira trançada em aço inoxidável que alimenta ambas as metades a partir de uma única entrada de ar comprimido. Disponível em diâmetros internos de 3/8" a 11" (10–279 mm) e fabricado em alumínio aeronáutico ou aço inoxidável tipo 303; tamanhos e materiais personalizados disponíveis.

Aplicações

• Secagem após lavagem, limpeza, niquelagem ou revestimento
• Sopro de pó e contaminantes
• Arrefecimento de perfis extrudados quentes
• Limpeza uniforme de superfícies
• Secagem de perfis extrudados, varetas e tubos médicos
• Eliminação de arraste de solução para evitar contaminação cruzada
• Sopro de excesso de água em juntas de porta automotiva
• Remoção de excesso de revestimentos, água e óleo
• Secagem de tubo, mangueira, fio e fibras ópticas
• Minimização de perda de solução devido a drag‑out
• Limpeza de pontas de pistolas de pintura
• Secagem de superfícies serigrafadas ou impressas por jato de tinta
• Limpeza de tiras e fitas

Vantagens

• Funcionamento silencioso
• Baixo consumo de ar
• Fluxo de ar uniforme de 360° em todo o diâmetro
• Ferragens em aço inoxidável resistentes à corrosão
• Elevada capacidade térmica (alumínio até 400°F / 204°C; inox até 800°F / 427°C)
• Sem eletricidade, sem peças móveis
• Sem contato — sem lâmina de limpeza
• Design dividido — compacto, robusto e fácil de instalar
• Leve, perfil baixo com furos roscados para montagem
• Força e fluxo variáveis via regulação de pressão
• Atende requisitos OSHA para pressão de extremidade morta e ruído

Materiais Alumínio — alumínio de qualidade aeronáutica com shim em aço inoxidável; adequado para aplicações gerais onde a corrosão não é um fator; parafusos em aço inoxidável para locais húmidos; classificado até 400°F (204°C). Aço inoxidável tipo 303 — grau comum com boa resistência para ambientes ligeiramente corrosivos; classificado até 800°F (427°C).

Acessórios

• Conjuntos de shim Super Air Wipe — enviados com um shim de .002" (0.05 mm) em aço inoxidável instalado; os conjuntos incluem dois shims .002" que podem ser empilhados para aumentar folga, força e fluxo
• Kits — incluem Super Air Wipe, conjunto de shims, separador de filtro com dreno automático e regulador de pressão dimensionado para o fluxo

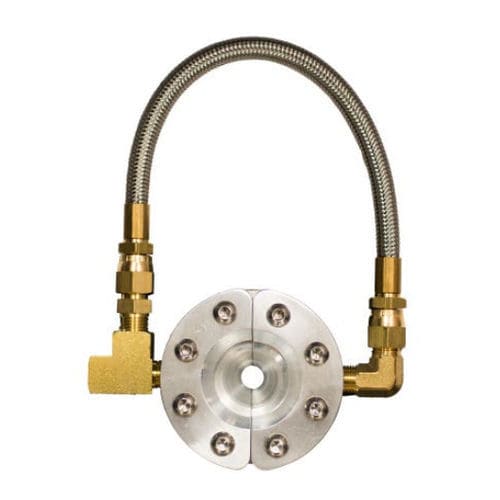

Modelos disponíveis / Números de peça (I.D. / Somente Alumínio / Kit Alumínio / Somente Inox / Kit Inox / Conjunto de shims) 3/8" (10 mm) | 2399 | 2449 | N/A | N/A | N/A
1/2" (13 mm) | 2400 | 2450 | 2400SS | 2450SS | 2350SS
1" (25 mm) | 2401 | 2451 | 2401SS | 2451SS | 2351SS
2" (51 mm) | 2402 | 2452 | 2402SS | 2452SS | 2352SS
3" (76 mm) | 2403 | 2453 | 2403SS | 2453SS | 2353SS
4" (102 mm) | 2404 | 2454 | 2404SS | 2454SS | 2354SS
5" (127 mm) | 2405 | 2455 | N/A | N/A | 2355SS
6" (152 mm) | 2406 | 2456 | N/A | N/A | 2356SS
7" (178 mm) | 2407 | 2457 | N/A | N/A | 2357SS
9" (229 mm) | 2409 | 2459 | N/A | N/A | 2359SS
11" (279 mm) | 2411 | 2461 | N/A | N/A | 2361SS

Notas sobre ar comprimido e instalação Cada metade possui entradas de ar comprimido. Tamanhos até 4" incluem mangueira trançada em aço inoxidável para acoplar as metades a partir de uma entrada. Tamanhos de 9" em diante têm duas entradas por metade e exigem alimentação apropriada para manter fluxo uniforme. Use ar limpo e filtrado; kits incluem separador de filtro com dreno automático e elemento de 5 microns dimensionado para o fluxo. A montagem pode ser suportada pela tubulação de alimentação de ar ou via furos roscados (1/4‑20) no lado downstream. Um regulador de pressão na alimentação de ar oferece controle contínuo de fluxo, força e consumo; incluído nos kits.

Especificações técnicas

• Produto: Super Air Wipe™ (design dividido, fluxo de ar limpador a 360°)
• Materiais: Alumínio (grau aeronáutico) ou aço inoxidável tipo 303; shims e parafusos em aço inoxidável; mangueira trançada inclusa até 4"
• I.D. disponíveis: 3/8", 1/2", 1", 2", 3", 4", 5", 6", 7", 9" e 11" (10, 13, 25, 51, 76, 102, 127, 152, 178, 229 e 279 mm)
• Ajuste padrão de shim/folga: .002" (0.05 mm) instalado; conjuntos de shims incluem dois .002"
• Temperatura: Alumínio até 400°F (204°C); Inox até 800°F (427°C)
• Montagem: suportada pela tubulação de ar ou furos roscados (1/4‑20) downstream
• Filtração: ar limpo recomendado; kits com separador 5 microns
• Regulação: regulador recomendado; incluso nos kits
• Desempenho típico a 80 PSIG / 5.5 BAR — consumo (SCFM), fluxo (SLPM) e nível sonoro (dBA): 2399: 11.1 SCFM, 314 SLPM, 82 dBA; 2400/2400SS: 13.9 SCFM, 394 SLPM, 80 dBA; 2401/2401SS: 19.1 SCFM, 541 SLPM, 80 dBA; 2402/2402SS: 29.5 SCFM, 835 SLPM, 81 dBA; 2403/2403SS: 39.8 SCFM, 1,127 SLPM, 82 dBA; 2404/2404SS: 50.2 SCFM, 1,422 SLPM, 82 dBA; 2405: 60.6 SCFM, 1,716 SLPM, 82 dBA; 2406: 71.0 SCFM, 2,010 SLPM, 84 dBA; 2407: 81.3 SCFM, 2,302 SLPM, 85 dBA; 2409: 102.1 SCFM, 2,891 SLPM, 87 dBA; 2411: 122.8 SCFM, 3,477 SLPM, 89 dBA
