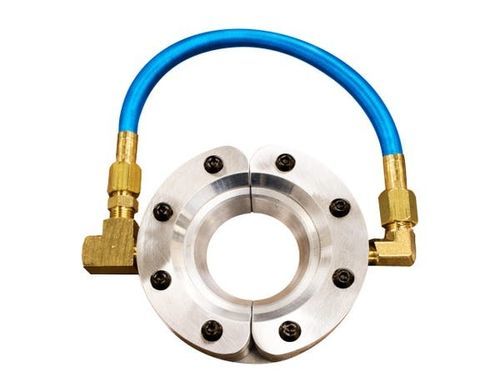

Anel soprador de resfriamento Model 2434 Standard

de secagemde limpezapara redução das poeiras

Visão geral
O Standard Air Wipe™ da EXAIR fornece um fluxo de ar uniforme de 360° ideal para soprar, secar, limpar e resfriar tubos, cabos, perfis extrudados, mangueiras e mais. O design dividido permite fixação fácil ao redor do material em movimento—sem necessidade de rosquear. Kits incluem o Standard Air Wipe, jogo de calços, separador de filtro e regulador de pressão com acoplador.

Aplicações

• Secagem após lavagem, limpeza, galvanização ou revestimento
• Soprar poeira e contaminantes
• Resfriar peças extrudadas quentes
• Limpar superfícies de forma uniforme
• Secar perfis extrudados, hastes e tubulação médica
• Eliminar transporte de solução para evitar contaminação cruzada
• Soprar excesso de água de vedações de portas automotivas
• Remover excesso de revestimentos, água e óleo
• Secar tubos, mangueiras, fios e fibra óptica
• Minimizar perda de solução devido a drag-out
• Limpar pontas de pistolas de pintura
• Secar superfícies serigrafadas ou jato de tinta
• Limpar tiras e fitas

Vantagens

• Operação silenciosa
• Baixo consumo de ar comprimido
• Fluxo de ar uniforme de 360° por todo o diâmetro
• Modelos em alumínio com classificação até 150°F (66°C)
• Sem eletricidade e sem peças móveis
• Limpeza sem contato (sem lâmina de limpeza)
• Design dividido — compacto, robusto e fácil de instalar
• Leve e de baixo perfil
• Orifícios roscados para montagem
• Força e fluxo variáveis via regulador de pressão
• Atende aos requisitos OSHA de pressão em extremidade fechada e ruído

Materiais

• Construção: corpo em alumínio com parafusos revestidos e calços plásticos (mangueira de ar PVC de uso geral incluída para tamanhos até 4" / 102 mm)
• Classificação de temperatura: até 150°F (66°C) para modelos em alumínio
• Melhor empregado em ambientes não corrosivos quando fixações em aço inox não são necessárias

Acessórios

• Jogo de calços Standard Air Wipe: o Standard Air Wipe tem ajuste de folga nominal de .002" (0.05 mm). Jogos de calços (incluídos em kits ou disponíveis separadamente) contêm duas unidades de .001" (0.03 mm), .003" (0.08 mm) e .004" (0.10 mm) para ajustar força/fluxo alterando a folga.
• Kits: incluem um Standard Air Wipe, jogo de calços, separador de filtro (dreno automático, elemento de 5 mícrons dimensionado para o fluxo) e regulador de pressão com acoplador (dimensionado adequadamente para o fluxo).

Sistemas / Modelos (I.D. → Standard Air Wipe Only | Standard Air Wipe Kit | Standard Air Wipe Shim Set)
I.D. | Standard Air Wipe Only | Standard Air Wipe Kit | Standard Air Wipe Shim Set
1/2" (13mm) | 2430 | 2480 | 2350
1" (25mm) | 2431 | 2481 | 2351
2" (51mm) | 2432 | 2482 | 2352
3" (76mm) | 2433 | 2483 | 2353
4" (102mm) | 2434 | 2484 | 2354
5" (127mm) | 2435 | 2485 | 2355
6" (152mm) | 2436 | 2486 | 2356
7" (178mm) | 2437 | 2487 | 2357
9" (229mm) | 2439 | 2489 | 2359
11" (279mm) | 2441 | 2481 | 2361

Desempenho (80 PSIG / 5.5 BAR) — Consumo de ar & Nível de ruído
Model | SCFM | SLPM | dBA
2429 | 11.1 | 314 | 82
2430 | 13.9 | 394 | 80
2431 | 19.1 | 541 | 80
2432 | 29.5 | 835 | 81
2433 | 39.8 | 1,127 | 82
2434 | 50.2 | 1,422 | 82
2435 | 60.6 | 1,716 | 82
2436 | 71.0 | 2,010 | 84
2437 | 81.3 | 2,302 | 85
2439 | 102.1 | 2,891 | 87
2441 | 122.8 | 3,477 | 89

Como funciona
O ar comprimido flui para uma câmara anular e é estrangulado através de um pequeno bocal anular em alta velocidade. O fluxo primário segue um perfil de Coanda ao longo de uma superfície inclinada, criando um centro de baixa pressão que induz o ar circundante ao fluxo primário. O resultado é um anel cônico de ar a 360° que se adere à superfície do material e o limpa uniformemente com fluxo de ar de alta velocidade.

Especificações técnicas

• Diâmetros internos disponíveis (I.D.): 1/2", 1", 2", 3", 4", 5", 6", 7", 9" e 11" (13, 25, 51, 76, 102, 127, 152, 178, 229 e 279 mm). Diâmetros especiais disponíveis.
• Materiais de construção: corpo em alumínio, parafusos revestidos, calços plásticos; mangueira de ar PVC de uso geral incluída para tamanhos até 4" (102 mm).
• Classificação de temperatura: até 150°F (66°C) para modelos em alumínio.
• Ajuste de folga: nominal .002" (0.05 mm); opções de calços: .001" (0.03 mm), .003" (0.08 mm), .004" (0.10 mm).
• Filtragem: kits incluem separador de filtro com escape automático e elemento de 5 mícrons dimensionado para o fluxo; usar ar limpo.
• Entradas de ar comprimido: entrada em cada metade; tamanhos de 9" (229 mm) e maiores têm duas entradas por metade para manter fluxo uniforme.
• Montagem: pode ser suportado pela tubulação de alimentação de ar comprimido; furos roscados (1/4-20) no lado de jusante.
• Regulação: o regulador de pressão fornece controle infinito de fluxo, força e consumo de ar; kits incluem regulador dimensionado corretamente.
• Faixa de consumo de ar (a 80 PSIG / 5.5 BAR): aproximadamente 11.1 a 122.8 SCFM dependendo do modelo.
• Faixa de níveis sonoros (medidos a 3' / 914 mm): aproximadamente 80 a 89 dBA dependendo do modelo.
• Kits incluem: Standard Air Wipe, jogo de calços, separador de filtro e regulador de pressão com acoplador (conforme especificado no kit).
