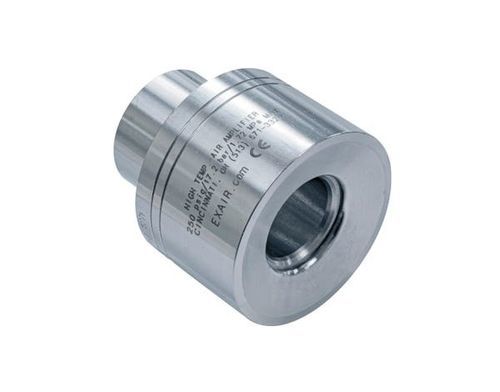

Amplificador de ar para altas temperaturas Model 121021

em aço inoxidávelpara ventilação e extração

Descrição
Os amplificadores de ar de alta temperatura são classificados até 700°F (374°C) e foram projetados para circular ar em ambientes quentes, como fornos, câmaras de aquecimento e moldes grandes. Utilizando o efeito Coanda, estes amplificadores puxam grandes volumes de ar ambiente com uma pequena quantidade de ar comprimido para gerar fluxos de saída de alto volume e alta velocidade através de uma folga de ar fixa. Funcionam de forma silenciosa e oferecem alta amplificação de fluxo, produzindo fluxos de saída de até 25 vezes o consumo de ar comprimido.

Aplicações

• Ventilar fumaça de soldagem
• Resfriar peças quentes
• Secar peças úmidas
• Limpar peças usinadas
• Distribuir calor em fornos e moldes
• Ventilar áreas confinadas
• Coleta de poeira
• Exaustão de vapores de tanques

Vantagens
Comparado a ventiladores:

• Compacto, leve e portátil
• Não requer eletricidade
• Sem peças móveis — manutenção mínima
• Saídas facilmente ductáveis
• Ligar/desligar instantâneo
• Força e fluxo variáveis
• Sem interferência RF

Comparado a Venturis e Ejetores:

• Mais ar com menor consumo de ar comprimido
• Maior amplificação de fluxo
• Sem obstruções internas
• Atende aos requisitos OSHA de pressão e ruído
• Funcionamento silencioso

Sistemas / Tipos de modelos
Os sistemas Super Air Amplifier incluem: apenas Super Air Amplifier; kits Super Air Amplifier (amplificador, conjunto de shims, separador filtrante e regulador de pressão com acoplador); kits Deluxe (EFC, conjunto de shims, separador filtrante e regulador com acoplador); conjuntos de shims Super Air Amplifier (shims em aço inoxidável).

Modelo / Saída
Modelo: Amplificador de ar de alta temperatura apenas | Diâmetro de saída: 1-1/4" (32 mm)
Amplificador de ar de alta temperatura apenas — 121021
Kit amplificador de ar de alta temperatura — 121221
Kit deluxe amplificador de ar de alta temperatura — 121221DX
Conjunto de shims Super Air Amplifier — 120321

Desempenho (80 PSIG / 5,5 BAR)
Desempenho do modelo 121021 (testado com shim 0,003" / 0,08 mm): consumo de ar 8,1 SCFM (229 SLPM); razão de amplificação 18; volume de ar na saída 146 SCFM (4 132 SLPM); volume de ar a 6" (152 mm) 436 SCFM (12 339 SLPM); nível sonoro 72 dBA.

Dimensões (Modelo 121021)
A: 0,84 in (21 mm)
B: 0,94 in (24 mm)
C: 1,50 in (38 mm)
D: 2,40 in (61 mm)
E: 3,03 in (77 mm)
F: 0,27 in (7 mm)
G: 0,21 in (5 mm)
H: 0,75 in (19 mm)
J: 1,22 in (31 mm)
K: 2,88 in (73 mm)
L: 0,59 in (15 mm)
M: NPT 1/4"

Padrão de fluxo de ar
Dimensões do padrão de fluxo (Modelo 121021): A: 2 in (51 mm); B: 2,9 in (74 mm); C: 4,7 in (119 mm); D: 6,5 in (165 mm).

Como funciona
O ar comprimido flui pela entrada para uma câmara anular e é estrangulado através de um pequeno bocal anular em alta velocidade. O fluxo primário adere ao perfil Coanda direcionando-o para a saída, criando uma área de baixa pressão no centro que induz um alto volume de ar ambiente. O fluxo combinado escoa como um fluxo de saída de alto volume e alta velocidade.

Especificações / Dados técnicos

• Modelo (SKU): 121021
• Denominação: Amplificador de ar de alta temperatura
• Material: Aço inoxidável (St. St.)
• Temperatura nominal: até 700°F (374°C)
• Diâmetro de saída: 1-1/4" (32 mm)
• Consumo de ar (a 80 PSIG): 8,1 SCFM (229 SLPM)
• Razão de amplificação (a 80 PSIG): 18
• Volume de ar na saída (a 80 PSIG): 146 SCFM (4 132 SLPM)
• Volume de ar a 6" (152 mm): 436 SCFM (12 339 SLPM)
• Nível sonoro (a 80 PSIG): 72 dBA
• Shim de teste para desempenho: 0,003" (0,08 mm)
• Conexão: 1/4" NPT
• Aplicações típicas: ventilação de fumaça de soldagem, resfriamento de peças quentes, secagem, distribuição de calor em fornos/moldes, ventilação de áreas confinadas, coleta de poeira, exaustão de vapores de tanques
