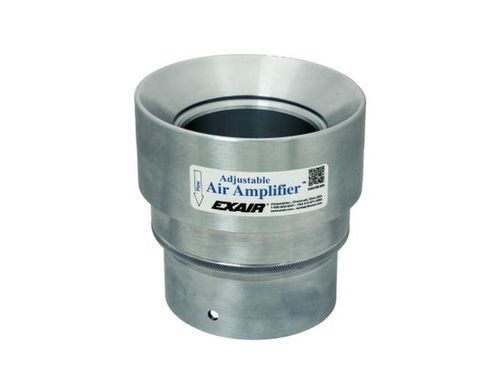

Amplificador de ar ajustável Model 6043

de alumíniopara ventilação e extraçãopara altas temperaturas

Descrição Força e fluxo do Amplificador de Ar Ajustável Adjustable Air Amplifier™ são alterados girando a extremidade do escape (com o anel canelado solto) para abrir ou fechar a folga de ar contínua. Quando o desempenho desejado é obtido, o anel pode ser apertado para bloquear o fluxo nessa posição. Utilizando o efeito Coanda, estes amplificadores de ar fornecem uma solução simples e de baixo custo para circular ar, mover fumaça e vapores, resfriar ou secar peças e distribuir calor. Disponível em alumínio ou aço inoxidável para serviços alimentícios, temperaturas mais altas (até 400°F / 204°C) e aplicações corrosivas. Materiais personalizados, opções de montagem (flanges) e tamanhos disponíveis.

Aplicações

• Ventilação de fumaça de soldagem
• Resfriar peças quentes
• Secar peças molhadas
• Limpar peças usinadas
• Distribuir calor em fornos e moldes
• Ventilar áreas confinadas
• Coleta de poeira
• Exautar vapores de tanques

Vantagens Em comparação com ventiladores:

• Compacto, leve e portátil
• Não requer eletricidade no ponto de uso (usa ar comprimido)
• Sem peças móveis — manutenção mínima
• Saídas facilmente canalizáveis
• Liga/desliga instantâneo e força/fluxo variáveis
• Sem interferência RF

Em comparação com venturis e ejetores:

• Maior amplificação de fluxo com menor consumo de ar comprimido
• Sem obstruções internas
• Atende aos requisitos OSHA de pressão e ruído; operação silenciosa

Sistemas Os Amplificadores de Ar Ajustáveis estão disponíveis como unidades individuais ou kits. Tipos de sistemas e séries de modelos representativos:
Tipos de modelo:
- Apenas Amplificador de Ar Ajustável
- Kits de Amplificador de Ar Ajustável (incluem amplificador, separador filtro e regulador de pressão com acoplador)
- Kits Deluxe de Amplificador de Ar Ajustável (incluem amplificador, controle eletrônico de fluxo EFC, separador filtro e regulador de pressão com acoplador)

Números de modelo representativos por diâmetro de saída:
Model | Diâmetro de saída | Exemplos de referências
Aluminum Adjustable Air Amplifier Only | 3/4" (19mm) / 1-1/4" (32mm) / 2" (51mm) / 3" (76mm) / 4" (102mm) | 6040 / 6041 / 6042 / 6043 / 6044
Aluminum Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6240 / 6241 / 6242 / 6243 / 6244
Stainless Steel Adjustable Air Amplifier Only | 3/4" / 1-1/4" / 2" / 3" / 4" | 6030 / 6031 / 6032 / 6033 / 6034
Stainless Steel Adjustable Air Amplifier Kit | 3/4" / 1-1/4" / 2" / 3" / 4" | 6230 / 6231 / 6232 / 6233 / 6234

Desempenho (excerto, testado a 80 PSIG / 5,5 BAR, 0.002" de folga) Valores de exemplo (modelos selecionados):
Grupo de modelos | Consumo de ar (SCFM) | Taxa de amplificação | Volume de ar na saída (SCFM) | Nível de som (dBA)
6030, 6230, 6040, 6240 | 8.9 SCFM | 10 | 89 SCFM | 78 dBA
6031, 6231, 6041, 6241 | 12.9 SCFM | 16 | 206 SCFM | 81 dBA
6032, 6232, 6042, 6242 | 21.5 SCFM | 20 | 430 SCFM | 82 dBA
6033, 6233, 6043, 6243 | 35.2 SCFM | 22 | 774 SCFM | 83 dBA
6034, 6234, 6044, 6244 | 50 SCFM | 24 | 1,200 SCFM | 84 dBA

Especificações técnicas

• Nome comercial: Adjustable Air Amplifier™
• SKU / código de exemplo mostrado na página: P6030 (produto configurável)
• Materiais disponíveis: Alumínio ou Aço Inoxidável (inox adequado para serviços alimentícios, temperaturas mais altas e aplicações corrosivas)
• Diâmetros de saída disponíveis: 3/4" (19 mm), 1-1/4" (32 mm), 2" (51 mm), 3" (76 mm), 4" (102 mm)
• Princípio de operação: Efeito Coanda — o ar primário de alta velocidade induz grande fluxo de ar circundante
• Ajustabilidade: Folga de ar contínua ajustável girando a extremidade do escape; o anel canelado bloqueia a posição
• Condições de teste para dados de desempenho: valores mostrados a 80 PSIG (5,5 BAR) com uma folga de 0,002" (0,05 mm)
• Usos típicos: resfriamento, secagem, remoção de fumaça/vapores, limpeza de peças, distribuição de ar em fornos/moldes, ventilação de áreas confinadas
