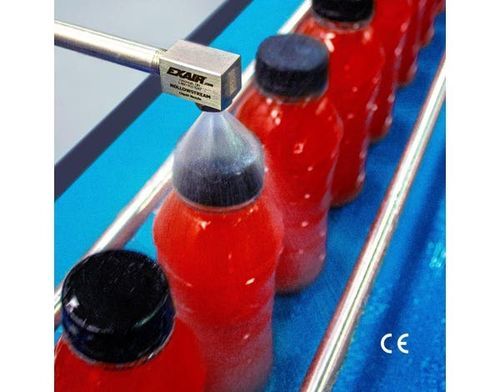

Bico de atomização HL1003SS

para líquidosde cone vazioem aço inoxidável

Descrição Os bicos de cone HollowStream™ de 1/8 NPT da EXAIR, com um padrão de pulverização de anel circular, estão entre os tipos mais comuns de bicos de pulverização. Os bicos de pulverização de cone oco são aplicados para resolver aplicações de arrefecimento, limpeza, lavagem, enxaguamento e supressão de poeiras em toda a indústria com menos líquido do que os seus homólogos de cone completo. A sua conceção é sem palhetas, o que cria caraterísticas internas muito abertas para resistir ao entupimento e pode funcionar bem com líquidos que contenham partículas. Produzem uma distribuição uniforme num padrão de anel de cone oco. O seu design em ângulo reto é compacto e funciona até uma pressão de líquido de 250 PSI. São normalmente utilizados com líquidos como a água, auxiliares de enxaguamento ou detergentes, mas também são eficazes com produtos químicos, pesticidas e herbicidas. O ajuste do caudal de líquido é feito através da variação da pressão do líquido. Aplicações

• Refrigeração, revestimento
• Acabamento
• Supressão de poeiras
• Lavagem, enxaguamento
• Quebra de espuma
• Pulverização de lamas
• Sanitização, desengorduramento
• Lubrificação

Vantagens

• Menor caudal de líquido em comparação com os cones cheios
• Aumenta a cobertura da área de superfície
• Aumenta o volume de líquido no alvo
• Toda a construção em aço inoxidável
• Pegada compacta e versátil

Materiais Aço inoxidável tipo 303 - Todos os bicos de atomização de líquidos da EXAIR são construídos com aço inoxidável tipo 303, resistente a altas temperaturas e ambientes corrosivos; concebidos para ambientes com uma temperatura máxima de funcionamento de 426°C (800°F). Dimensões do jato (Cone HollowStream, modelos 1/8 NPT) Como funcionam os bicos de cone FullStream e HollowStream: o fluido de atomização introduzido na câmara de vórtice cria uma ação de turbilhão; a geometria da tampa do líquido produz um padrão de cone cheio ou oco com um ângulo de pulverização controlado. Dimensões da pulverização - HL80X5SS (1/8 NPT): 7 PSI: ângulo = X, Largura A = X, B = X, C = X 20 PSI: ângulo = 20°, Largura A = 0,4 pol., B = 1,1 pol., C = 2,1 pol 60 PSI: ângulo = 55°, Largura A = 1,0 in, B = 3,1 in, C = 6,2 in Dimensões da pulverização - HL8001SS (1/8 NPT): 7 PSI: ângulo = 23°, Largura A = X, B = X, C = X 20 PSI: ângulo = 50°, Largura A = 0,9 pol., B = 2,8 pol., C = 5,6 pol 60 PSI: ângulo = 60°, Largura A = 1,2 in, B = 3,5 in, C = 6,9 in Dimensões da pulverização - HL8002SS (1/8 NPT): 7 PSI: ângulo = 50°, Largura A = 0,9 pol., B = 2,8 pol., C = 5,6 pol 20 PSI: ângulo = 53°, Largura A = 1,0 in, B = 3,0 in, C = 6,0 in 60 PSI: ângulo = 60°, Largura A = 1,2 in, B = 3,5 in, C = 6,9 in Dimensões da pulverização - HL8003SS (1/8 NPT): 7 PSI: ângulo = 50°, Largura A = 0,9 pol., B = 2,8 pol., C = 5,6 pol 20 PSI: ângulo = 53°, Largura A = 1,0 in, B = 3,0 in, C = 6,0 in 60 PSI: ângulo = 60°, Largura A = 1,2 in, B = 3,5 in, C = 6,9 in Dimensões da pulverização - HL8005SS (1/8 NPT): 7 PSI: ângulo = 40°, Largura A = 0,7 pol., B = 2,2 pol., C = 4,4 pol 20 PSI: ângulo = 57°, Largura A = 1,1 pol., B = 3,3 pol., C = 6,5 pol 60 PSI: ângulo = 70°, Largura A = 1,4 in, B = 4,2 in, C = 8,4 in Dimensões da pulverização - HL8008SS (1/8 NPT): 7 PSI: ângulo = 53°, Largura A = 1,0 pol., B = 3,0 pol., C = 6,0 pol 20 PSI: ângulo = 60°, Largura A = 1,2 pol., B = 3,5 pol., C = 6,9 pol 60 PSI: ângulo = 62°, Largura A = 1,2 in, B = 3,6 in, C = 7,2 in Dimensões da pulverização - HL8010SS (1/8 NPT): 7 PSI: ângulo = 60°, Largura A = 1,2 pol., B = 3,5 pol., C = 6,9 pol 20 PSI: ângulo = 65°, Largura A = 1,3 pol., B = 3,8 pol., C = 7,6 pol 60 PSI: ângulo = 70°, Largura A = 1,4 in, B = 4,2 in, C = 8,4 in Dimensões e desempenho - Caudais (modelos HollowStream, 1/8 NPT) Os valores de vazão são fornecidos como GPM (LPM) em pressões de líquido especificadas. Valores de modelos selecionados abaixo: HL80X5SS (Capacidade 0,05): 3 PSI: 0,033 GPM (0,125 LPM) 5 PSI: 0,040 GPM (0,151 LPM) 7 PSI: 0,046 GPM (0,174 LPM) 10 PSI: 0,050 GPM (0,189 LPM) 20 PSI: 0,072 GPM (0,273 LPM) 40 PSI: 0,100 GPM (0,379 LPM) 60 PSI: 0,156 GPM (0,591 LPM) HL8001SS (Capacidade 1): 3 PSI: 0,067 GPM (0,254 LPM) 5 PSI: 0,083 GPM (0,314 LPM) 7 PSI: 0,094 GPM (0,356 LPM) 10 PSI: 0,100 GPM (0,379 LPM) 20 PSI: 0,153 GPM (0,579 LPM) 40 PSI: 0,206 GPM (0,780 LPM) 60 PSI: 0,239 GPM (0,905 LPM) HL8002SS (Capacidade 2): 3 PSI: 0,12 GPM (0,44 LPM) 5 PSI: 0,15 GPM (0,57 LPM) 7 PSI: 0,18 GPM (0,66 LPM) 10 PSI: 0,20 GPM (0,76 LPM) 20 PSI: 0,25 GPM (0,93 LPM) 40 PSI: 0,35 GPM (1,31 LPM) 60 PSI: 0,42 GPM (1,60 LPM) HL8003SS (Capacidade 3): 3 PSI: 0,20 GPM (0,76 LPM) 5 PSI: 0,22 GPM (0,82 LPM) 7 PSI: 0,26 GPM (0,98 LPM) 10 PSI: 0,30 GPM (1,14 LPM) 20 PSI: 0,43 GPM (1,62 LPM) 40 PSI: 0,61 GPM (2,32 LPM) 60 PSI: 0,75 GPM (2,84 LPM) HL8005SS (Capacidade 5): 3 PSI: 0,25 GPM (0,95 LPM) 5 PSI: 0,33 GPM (1,25 LPM) 7 PSI: 0,39 GPM (1,49 LPM) 10 PSI: 0,48 GPM (1,82 LPM) 20 PSI: 0,67 GPM (2,54 LPM) 40 PSI: 0,95 GPM (3,61 LPM) 60 PSI: 1,18 GPM (4,46 LPM) HL8008SS (Capacidade 8): 3 PSI: 0,45 GPM (1,70 LPM) 5 PSI: 0,55 GPM (2,08 LPM) 7 PSI: 0,67 GPM (2,54 LPM) 10 PSI: 0,80 GPM (3,03 LPM) 20 PSI: 1,18 GPM (4,47 LPM) 40 PSI: 1,62 GPM (6,13 LPM) 60 PSI: 1,90 GPM (7,19 LPM) HL8010SS (Capacidade 10): 3 PSI: 0,48 GPM (1,82 LPM) 5 PSI: 0,64 GPM (2,42 LPM) 7 PSI: 0,79 GPM (2,99 LPM) 10 PSI: 0,96 GPM (3,63 LPM) 20 PSI: 1,31 GPM (4,96 LPM) 40 PSI: 1,85 GPM (7,00 LPM) 60 PSI: 2,10 GPM (7,95 LPM) Caraterísticas / Especificações técnicas

• Denominação comercial: HollowStream™
• Modelo(s) / SKU apresentado(s) na página: PHL80X5SS (SKU do produto), códigos de modelo referenciados: HL80X5SS, HL8001SS, HL8002SS, HL8003SS, HL8005SS, HL8008SS, HL8010SS
• Conexão de entrada: 1/8 NPT (para os modelos 1/8 NPT)
• Pressão máxima recomendada do líquido: até 250 PSI
• Padrão de pulverização: Cone oco (anel circular)
• Design: câmara de vórtice sem vaneless para resistir ao entupimento; corpo compacto em ângulo reto
• Material de construção: Aço inoxidável tipo 303
• Temperatura máxima de funcionamento: 800°F (426°C)
• Líquidos típicos: água, auxiliares de enxaguamento, detergentes, produtos químicos, pesticidas, herbicidas, lamas
• Método de controlo do caudal: ajustar a pressão do líquido para variar o caudal
• Passagem livre máxima (exemplos por modelo): HL80X5SS 0,035 in; HL8001SS 0,063 in; HL8002SS 0,078 in; HL8003SS 0,094 in; HL8005SS 0,125 in; HL8008SS 0,156 in; HL8010SS 0,159 in
