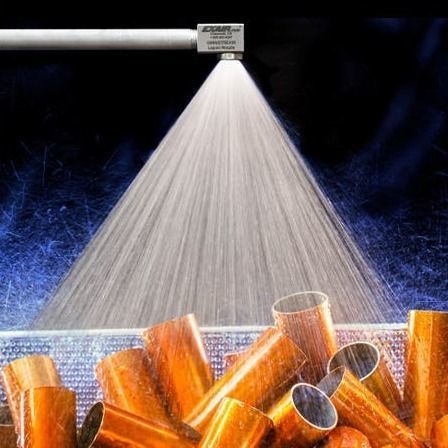

Bico de atomização FL1010SS

para líquidosde cone cheioem aço inoxidável

Visão geral
Os bicos OmniStream™ 1/4 NPT da EXAIR produzem um padrão de pulverização de cone cheio com distribuição uniforme. São sem palhetas, com vias internas amplas para resistir a entupimentos e adequados para líquidos com partículas. Apresentam corpo compacto em ângulo reto e operam até 250 PSI. Uso comum com água, agentes de enxágue, detergentes, produtos químicos, pesticidas e herbicidas. O fluxo de líquido é ajustado variando a pressão.

Aplicações

• Refrigeração
• Revestimento
• Têmpera
• Supressão de poeira
• Lavagem e enxágue
• Quebra de espuma
• Pulverização de polpas
• Saneamento e desengraxe
• Lubrificação

Vantagens

• Altas vazões de líquido
• Aumenta a cobertura de superfície graças ao cone cheio
• Aumenta o volume de líquido no alvo
• Construção totalmente em aço inoxidável Tipo 303
• Compacto em ângulo reto e instalação versátil

Materiais
Construção em aço inoxidável Tipo 303. Temperatura máxima recomendada de operação: 800°F (426°C).

Como funciona
O líquido é introduzido no corpo do bico formando um vórtice na câmara. O vórtice e o orifício usinado com precisão rompem a tensão superficial para gerar um jato de cone cheio uniforme com ângulo e distribuição de gotas controlados.

Dimensões do jato — padrão de cone cheio (dados selecionados)
OmniStream Cone (modelos 1/4 NPT) — larguras A / B / C por modelo e pressão:
FL1008SS — 7 PSI: A 5.7 in / B 8.6 in / C 14.3 in; 20 PSI: A 7.4 in / B 11.0 in / C 18.4 in; 60 PSI: A 8.4 in / B 12.6 in / C 21.0 in
FL1010SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in
FL1011SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in

Observações
Design compacto em ângulo reto. A construção sem palhetas reduz entupimentos e é adequada para líquidos com partículas.

Especificações técnicas

• Nome comercial: OmniStream™ Cone
• Família de modelos / exemplos: FL1008SS, FL1010SS, FL1011SS
• SKU do produto (página principal): PFL1008SS
• Conexão de entrada: 1/4 NPT
• Pressão máxima recomendada: até 250 PSI
• Materiais: aço inoxidável Tipo 303
• Temperatura máxima de operação: 800°F (426°C)
• Projeto: câmara vortex sem palhetas produzindo padrão redondo uniforme de cone cheio; corpo em ângulo reto
• Capacidade (por modelo): FL1008SS = 8; FL1010SS = 10; FL1011SS = 11
• Passagem livre máxima (tamanhos de orifício): FL1008SS = 0.109 in; FL1010SS = 0.125 in; FL1011SS = 0.144 in
• Vazão (GPM / LPM) por modelo e pressão (valores selecionados):
  3 PSI — FL1008SS: 0.50 GPM / 1.89 LPM; FL1010SS: 0.48 GPM / 1.82 LPM; FL1011SS: 0.62 GPM / 2.35 LPM
  5 PSI — FL1008SS: 0.60 GPM / 2.27 LPM; FL1010SS: 0.67 GPM / 2.54 LPM; FL1011SS: 0.85 GPM / 3.22 LPM
  7 PSI — FL1008SS: 0.70 GPM / 2.65 LPM; FL1010SS: 0.83 GPM / 3.14 LPM; FL1011SS: 0.96 GPM / 3.63 LPM
  10 PSI — FL1008SS: 0.80 GPM / 3.03 LPM; FL1010SS: 1.00 GPM / 3.79 LPM; FL1011SS: 1.10 GPM / 4.16 LPM
  20 PSI — FL1008SS: 1.15 GPM / 4.35 LPM; FL1010SS: 1.34 GPM / 5.07 LPM; FL1011SS: 1.51 GPM / 5.72 LPM
  40 PSI — FL1008SS: 1.55 GPM / 5.87 LPM; FL1010SS: 1.88 GPM / 7.12 LPM; FL1011SS: 2.21 GPM / 8.36 LPM
  60 PSI — FL1008SS: 1.80 GPM / 6.81 LPM; FL1010SS: 2.36 GPM / 8.93 LPM; FL1011SS: 2.66 GPM / 10.07 LPM
• Liquidos típicos: água, agentes de enxágue, detergentes, produtos químicos, pesticidas, herbicidas
