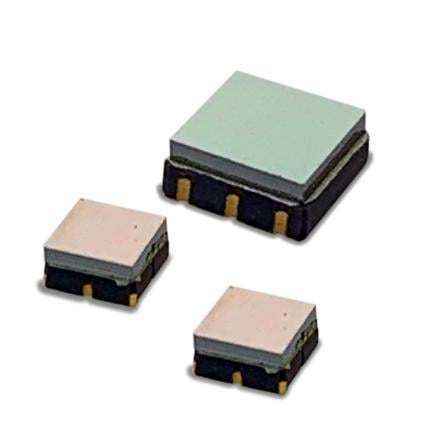

Sensor de temperatura a pilha termoelétrica TPiS 1S series

SMDdigitalpara medição de temperatura de superfície

Visão geral
As séries DigiPile™ TPiS 1S 1051 e TPiS 1S 1252 da Excelitas são sensores termopilha digitais compactos em encapsulamento SMD que combinam um chip termopilha com um ADC interno para fornecer saída digital amplificada de 17 bits e referência de temperatura interna.

Detalhes do produto
Ambos os modelos utilizam o design ISOthermal da Excelitas para otimizar a estabilidade do sinal e minimizar a deriva térmica. O fluxo de bits digital contém a leitura do termopilha seguida pela leitura do diodo de referência interno para compensação precisa de temperatura. O TPiS 1S 1051 junta o menor chip termopilha ao menor invólucro SMD disponível, enquanto o TPiS 1S 1252 oferece maior sensibilidade em um invólucro integrado ligeiramente maior. A conversão digital diminui a suscetibilidade a interferências elétricas e facilita a integração em sistemas embarcados.

Características

• Saída termopilha digital de 17 bits (Tobj)
• Saída ambiente interna de 14 bits (Tamb)
• ADC integrado e diodo de referência de temperatura interno
• Baixa tensão de operação (a partir de 2,4 V)
• Baixo consumo de corrente, adequado para dispositivos alimentados por bateria
• Encapsulamento SMD compacto com janela óptica (3×3 mm)

Aplicações

• Medições de temperatura sem contato e monitoramento
• Integração em termometria industrial e de laboratório

Características técnicas

• Tensão de funcionamento: 2,4–3,6 V
• Sensibilidade S100: ≈280 counts/K
• Ruído: ≈8 counts/K
• Constante de tempo: ≈15 ms
• Invólucro com janela óptica: SMD 3×3 mm
• Campo de visão: 120°
