Sensor de movimento piroelétrico PYD 1384

de alta sensibilidade

Número da peça
PART/ PYD 1384 (LHi 874); PYD 1394 (LHi 944)

Visão geral do produto

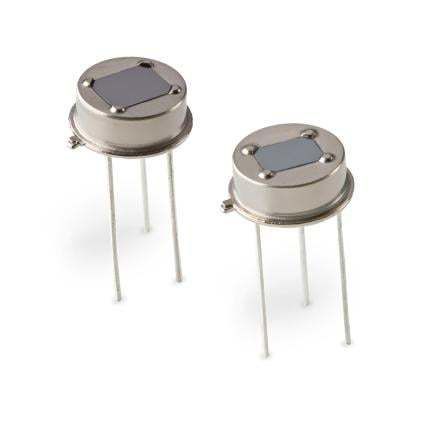

A série de detectores piroelétricos Excelitas PYD 1384 (substitui LHi 874) / PYD 1394 (substitui LHi 944) é a variante de baixo perfil dos detectores piroelétricos analógicos padrão PYD 1388/PYD 1398. Os detectores piroelétricos de duplo elemento e baixo perfil apresentam dois elementos sensoriais em conexão em série e um FET em configuração source-follower, alojados num invólucro metálico TO-39 de baixo perfil com janela ótica.

Detalhes
Ambos os detectores de duplo elemento e baixo perfil apresentam dois elementos sensoriais em conexão série oposta e um circuito source-follower. O PYD 1384 representa o modelo base padrão da série de baixo perfil. O PYD 1394 está equipado com uma janela maior que oferece um campo de visão mais amplo. Um resistor de drain adicional e um condensador de saída reduzem ainda mais as interferências de perturbações eletromagnéticas para aplicações sensíveis a EMI. Ideal para detecção de movimento, o seu design de baixo perfil permite integrar dois piro de forma compacta para permitir um campo de visão de 180°.

Características / especificações técnicas

• Responsividade: 4.2 kV/W (típico)
• Ruído: 20 µVpp (típico) / 50 µVpp (máx)
• Requisitos de operação: 2.0–10 V
• Invólucro com janela ótica: TO-39
• PYD 1384, Campo de visão (horiz/vert): 95°/87°
• PYD 1394, Campo de visão (horiz/vert): 110°/110°
