Unidade de distribuição de refrigeração líquido-líquido

para montagem em rackpara data center

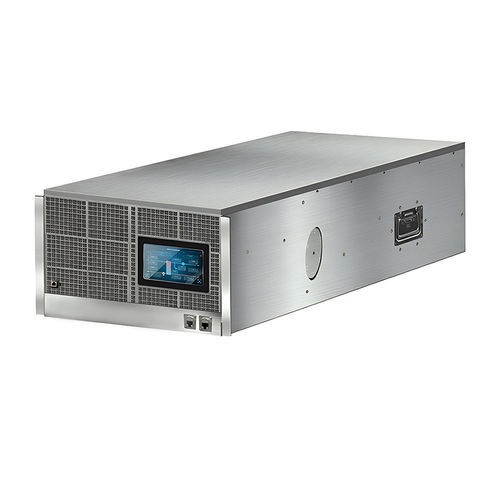

Visão geral A Unidade de Distribuição de Refrigeração Líquido‑Líquido EXTRCOOL (CDU) é um módulo compacto montável em rack 19 polegadas, projetado para data centers AI e empresariais de alta densidade. Fornece um circuito refrigerante isolado, de baixa pressão e ultralimpo para servidores refrigerados a líquido. Capacidade nominal: 50 kW (suporta cargas superiores em implantações de alta densidade). Usa trocador de calor líquido‑a‑líquido de alta eficiência para interligar as malhas de água gelada da instalação e os circuitos de refrigeração dos equipamentos IT.

Principais vantagens técnicas

• Arquitetura de circuito duplo isolado Separação física entre o circuito primário (água gelada da instalação) e o circuito secundário (refrigerante dos equipamentos), garantindo fluido de baixa pressão e isento de contaminação para evitar corrosão, incrustações e obstruções.
• Implantação e integração flexíveis Formato rack 19" que permite montagem integrada em gabinete (plug‑and‑play) ou implantação standalone em gabinetes CDU dedicados para refrigeração centralizada.
• Projeto redundante para confiabilidade 24/7 Redundância de bombas 1+1 para eliminar pontos únicos de falha; redundância de alimentação 1+1 para fornecimento contínuo aos componentes críticos.
• Filtragem e troca de calor de alta eficiência Filtro secundário integrado de 50 μm, lavável e com baixa queda de pressão; trocador de calor de placas soldadas em cobre com carcaça em S316, proporcionando alta transferência térmica (típico: 50 kW com ΔT ≈ 4 °C).
• Instalação e manutenção fáceis Conexões sanitárias rápidas em aço inox e flanges rápidas para integração de tubulação sem vazamentos e acesso de serviço simplificado; suporta controle de ΔP constante e controle de vazão constante com modos manual e forçado.
• Monitoramento inteligente e compatibilidade BMS Monitoramento em tempo real e alarmes; conectividade multiprotocolo (Modbus/RS485, TCP/IP, SNMP) para integração com sistemas BMS e gestão de racks.
• Operação energeticamente eficiente Na classe 50 kW o consumo é ≤700 W no fluxo máximo; suporta resfriamento com água quente para reduzir o PUE.

Especificações do produto Capacidade nominal de refrigeração: 50 kW
Capacidade de fluxo secundário: 100 LPM (pressão residual externa da máquina 1 bar)
Fluido secundário: Etilenoglicol / Propilenoglicol (PG25) ou fluido monofásico compatível
Fluido primário: Água ou solução de etilenoglicol
Bomba redundante: Redundância 1+1
Queda de pressão unilaterial: 0,8 bar (condição típica: 80 LPM, 20% etilenoglicol)
Faixa de temperatura secundária: 10–45 °C (controle de ponto de orvalho)
Exemplo de ΔT: 50 kW com ≈4 °C entre circuitos
Consumo máximo: ≤700 W no fluxo máximo
Dimensões (L x A x P): 175 mm x 445 mm x 900 mm; peso seco: 65 kg
Ruído (3 m): <58 dBA
Alimentação: AC monofásica 85–265 V, 50/60 Hz; suporta dupla alimentação
Conexão primária: Mandril sanitário 1‑1/2"
Volume solução primária: 6 litros
Conexão secundária: Mandril sanitário 1‑1/2", opcional quick‑connect
Filtro secundário: 50 μm integrado, lavável
Volume solução secundária: 10 litros
Medidor de vazão: Monitoramento de fluxo primário e secundário
Sensores de pressão: Retorno secundário, pressão de alimentação, diferencial do filtro, diferencial do sistema
Sensores de temperatura: Entrada primária, alimentação secundária (redundância 1+2) e retorno
Outros sensores: Temperatura e humidade ambiente
Gestão de água: Reabastecimento automático (bomba), ventilação manual
Vaso de expansão: 1 litro
Comunicação: RS485 RTU Modbus, TCP/IP, SNMP

Especificações técnicas

• Tipo: CDU líquido‑líquido em aço inox, rack 19"
• Refrigeração nominal: 50 kW
• Fluxo/pressão típicos: 100 LPM a 1 bar residual; ΔP típico 0,8 bar a 80 LPM
• Fluidos compatíveis: Água, etilenoglicol, propilenoglicol (PG25)
• Redundância: Bombas 1+1; alimentação dupla
• Potência máxima: ≤700 W
• Dimensões: 175 × 445 × 900 mm; peso 65 kg (seco)
• Nível sonoro: <58 dBA a 3 m
• Conexões: Mandril sanitário 1‑1/2" (primário/secundário), opção quick‑connect
• Monitoramento & comunicações: Sensores múltiplos e RS485/TCP‑IP/SNMP
