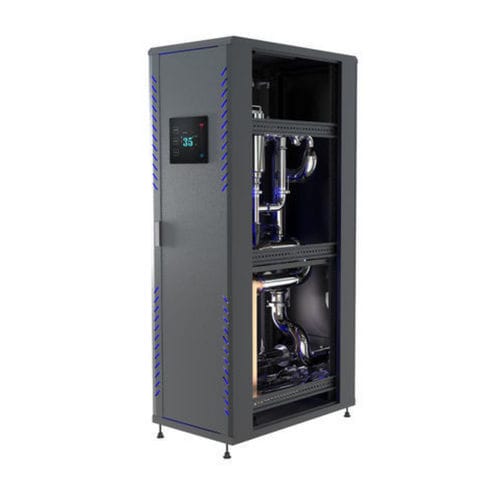

Resfriador de líquido EXT-CDU300LC

de águade água glicoladapara sala informática

Visão geral

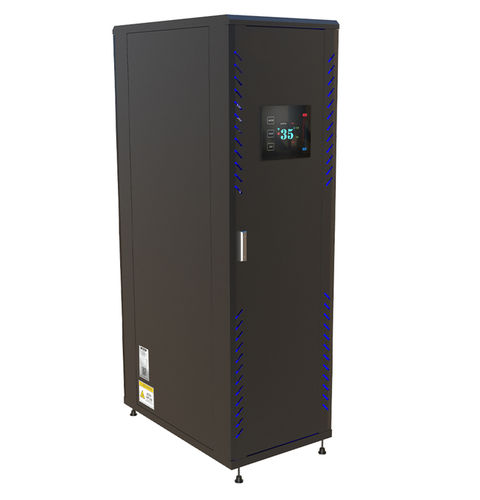

A Unidade de Distribuição de Arrefecimento líquido-a-líquido (L2L) em formato armário EXTRCOOL é uma solução de piso projetada para arrefecimento crítico em data centers AI e HPC. Interliga circuitos de cold-plate dos servidores com os sistemas de água refrigerada da instalação para suportar clusters GPU de alta densidade e cargas de rack multi‑MW.

Principais vantagens técnicas

• Troca térmica L2L de alta capacidade — Trocadores de placa transferem o calor residual dos circuitos dos servidores para redes de água refrigerada, suportando capacidades multi‑MW.
• Design de armário de piso, escalável — Pegada compacta com expansão modular e operação em paralelo para demandas crescentes de refrigeração.
• Sistemas integrados de fábrica — Bombas de velocidade variável pré‑montadas, medidores de fluxo de precisão, sensores de pressão e deteção de fugas para implementação rápida.
• Controlo e monitorização inteligentes — IHM touchscreen com monitorização em tempo real de temperatura, fluxo e pressão; suporta gestão remota e integração BMS.
• Disponibilidade nível enterprise — Projectado para operação contínua 24/7 com bombas redundantes, tubagem resistente à corrosão e ligações estanques.

Especificações do produto (resumo)
Brand : EXTRCOOL
Model Series : CDU-L2L Cabinet Series
Cooling Type : Liquid-to-Liquid (L2L) chilled-water heat exchange
Product Category : Floor-Standing Cooling Distribution Unit
Compatible Systems : Server cold-plate loops; chilled-water networks
Place of Origin : Guangdong, China

Cenários de aplicação ideais

• Data centers AI em grande escala — Suporta implementações de arrefecimento líquido multi‑MW para NVIDIA GB200/GB300 e clusters GPU de próxima geração.
• HPC e supercomputação — Fornece arrefecimento de alta capacidade para computação científica e cargas de simulação.
• Instalações novas com arrefecimento líquido — Otimizado para infraestruturas com água refrigerada.
• Racks de ultra‑alta densidade — Suporta cargas de rack de 50 kW+ para servidores de nova geração.
• Arquiteturas de arrefecimento escaláveis — Design modular permite expansão incremental.

Por que a EXTRCOOL Cabinet-Style L2L CDU
A CDU em formato armário combina troca térmica eficiente, controlos integrados e um formato de chassis escalável para fornecer rejeição de calor fiável e de alta capacidade para implementações exigentes de AI e HPC, permitindo monitorização remota e integração com a instalação.

Perguntas frequentes (selecionadas)

• Para que é usada uma CDU líquido-a-líquido? Transfere o calor residual dos circuitos líquidos dos servidores para os sistemas de água refrigerada da instalação para permitir rejeição de calor de alta capacidade.
• Porque escolher uma CDU em formato armário L2L? Armários de piso oferecem grande capacidade de arrefecimento, escalabilidade modular e monitorização integrada, adequados a grandes data centers AI/HPC com redes de água refrigerada.
• A unidade é compatível com sistemas de água refrigerada padrão? Sim. A unidade suporta pressões e temperaturas padrão de água refrigerada; as conexões podem ser personalizadas para corresponder à rede da instalação.

Especificações técnicas

• Modelos & potências nominais: EXT-CDU300LC — 300 kW; EXT-CDU600LC — 600 kW; EXT-CDU1000LC — 1000 kW; EXT-CDU1600LC — 1600 kW; EXT-CDU2000LC — 2000 kW.
• Tipo de instalação: In Row.
• Fluido: PG25 (todos os modelos).
• Ambiente de operação (T & H): -10°C ~ 55°C; RH 5%–90%.
• Ambiente de armazenamento (T & H): -45°C ~ 70°C; RH 5%–93%.
• Ecrã: ecrã táctil 10.1" (todos os modelos).
• Temperatura de aproximação: 5°C (todos os modelos).
• Temp. entrada/saída lado primário: 35°C / 45°C.
• Temp. lado secundário líquido (out/in): 40°C / 50°C (todos os modelos).
• Vazão nominal secundária: EXT-CDU300LC — 500 LPM; EXT-CDU600LC — 1000 LPM; EXT-CDU1000LC — 1800 LPM; EXT-CDU1600LC — 2500 LPM; EXT-CDU2000LC — 3200 LPM.
• Alimentação: 3P AC 380V 50/60Hz; 3P AC 480V 60Hz.
• ATS dupla alimentação: Sim (todos os modelos).
• Detecção de fugas: Sim (todos os modelos).
• Comutação automática de bomba redundante: 1+1 (todos os modelos).
• Consumo elétrico típico por modelo: <7.5 kW (300 kW); <12 kW (600 kW); <18 kW (1000 kW); <25 kW (1600 kW); <32 kW (2000 kW).
• Filtro substituível online com bypass: Sim (todos os modelos).
• Controlo: controlo PID; o fluxo ajusta-se conforme a temperatura.
• Comunicação: Modbus RTU & TCP/IP.
• Peso aproximado: EXT-CDU300LC — 550 kg; EXT-CDU600LC — 800 kg; EXT-CDU1000LC — 1300 kg; EXT-CDU1600LC — 1800 kg; EXT-CDU2000LC — 2200 kg.
• Nível de proteção: IP55 (todos os modelos).
• Dimensões (L × P × A) mm: EXT-CDU300LC / EXT-CDU600LC — 600 × 1200 × 2000 mm; EXT-CDU1000LC / EXT-CDU1600LC — 1200 × 1500 × 2000 mm; EXT-CDU2000LC — 1200 × 1500 × 2200 mm.
