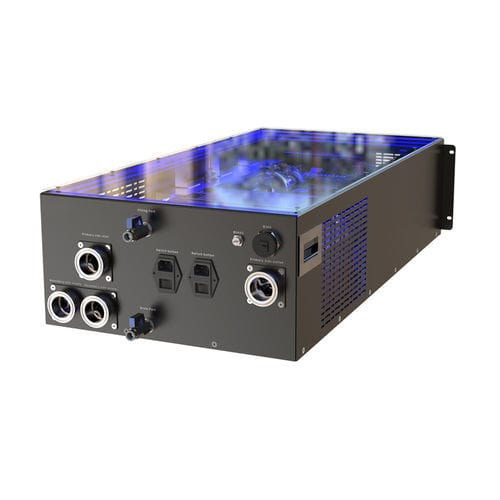

Resfriador de líquido EXT-CDU35LR

de águade água glicoladapara sala informática

Visão geral
A Unidade de Distribuição de Arrefecimento Líquido-a-Líquido (L2L) montada em rack EXTRCOOL é uma CDU compacta em formato 4U padrão, projetada para implantações de arrefecimento líquido de alta densidade em data centers de IA e HPC. Desenvolvida para emparelhar com servidores GPU NVIDIA GB200/GB300 e de próxima geração, a unidade permite transferência de calor eficiente entre os circuitos de cold plate dos servidores e os sistemas de água gelada da instalação, suportando densidades de potência por rack até 100 kW e além.

Destaque principal
Unidade de distribuição de arrefecimento líquido-a-líquido montada em rack 4U para loops de arrefecimento de alta densidade

Vantagens técnicas principais

• Formato compacto para rack: Design padrão 4U que se instala diretamente em racks de servidores, eliminando a necessidade de espaço em chão e simplificando a integração com redes de água gelada.
• Troca de calor líquido-a-líquido eficiente: Trocadores de calor de placas de alto desempenho transferem o calor residual dos loops de servidor para os sistemas de água gelada, suportando altas cargas térmicas para clusters IA densos.
• Monitorização e controlo integrados: HMI táctil frontal com monitorização em tempo real de temperatura, caudal e pressão; suporta gestão remota e integração BMS.
• Implementação plug-and-play: Canalização, bombas e sensores pré-configurados permitem ligação rápida aos colectores de servidor e à rede de água gelada da instalação, reduzindo o tempo de comissionamento.
• Design empresarial à prova de fugas: Ligações reforçadas e componentes testados em pressão na fábrica asseguram operação fiável 24/7.

Especificações do produto (representação)
Atributo: Especificação
Brand: EXTRCOOL
Model Series: CDU-L2L Rack Series
Tipo de arrefecimento: Troca de calor líquido-a-líquido (água gelada)
Categoria do produto: Unidade de distribuição de arrefecimento montada em rack (CDU)
Formato: 4U rack padrão
Sistemas compatíveis: Loops de cold plate de servidor, redes de água gelada
Local de origem: Guangdong, China

Opções de número de modelo: EXT-CDU35LR; EXT-CDU50LR; EXT-CDU100LR; EXT-CDU120LR; EXT-CDU150LR; EXT-CDU200LR; EXT-CDU250LR
Tipo de instalação: In-rack
Capacidade de refrigeração nominal (por modelo): 35 kW; 50 kW; 100 kW; 120 kW; 150 kW; 200 kW; 250 kW
Fluido de arrefecimento: PG25
Ambiente de trabalho (T & H): -10°C ~ 55°C / HR 5~90%
Ambiente de armazenamento (T & H): -45°C ~ 70°C / HR 5~93%
Ecrã: 4.3" (modelos pequenos) ou 7" (modelos grandes)
Temperatura de aproximação: 5°C
Temp. lado primário (in/out): 35°C / 45°C
Temp. lado secundário líquido (out/in): típico 40°C/45°C ou 40°C/50°C dependendo do modelo
Vazão nominal lado secundário (por modelo): 120 LPM; 160 LPM; 160 LPM; 190 LPM; 240 LPM; 320 LPM; 400 LPM
Alimentação: AC220V 50/60Hz (alguns modelos suportam 3P AC380V 50/60Hz ou 3P AC480V 60Hz)
ATS de alimentação dupla: Sim
Detecção de fugas: Sim
Comutação automática de bomba redundante: 1+1
Consumo de energia (por modelo): <0.8 kW; <0.8 kW; <0.8 kW; <1 kW; <2.5 kW; <2.8 kW; <3 kW
Filtro substituível online (bypass): Não
Tipo de controlo: Controlo PID, ajusta a vazão conforme a temperatura
Comunicação: Modbus RTU & TCP/IP
Peso aproximado (por modelo): 50 kg; 65 kg; 75 kg; 85 kg; 80 kg; 100 kg; 110 kg
Nível de protecção: IP55
Dimensões (L x P x A) mm (por modelo): 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 217.2; 482 x 870 x 217.2; 482 x 870 x 265; 482 x 870 x 265

Cenários de aplicação ideais

• Data centers AI em larga escala: Suporta implementações de arrefecimento líquido de alta densidade para clusters GPU GB200/GB300.
• Instalações HPC e supercomputação: Fornece arrefecimento fiável para cargas de cálculo científico e simulações de engenharia.
• Data centers novos com arrefecimento líquido: Otimizado para instalações com infraestrutura de água gelada existente.
• Racks de ultra‑alta densidade: Suporta cargas de rack superiores a 50 kW para servidores AI de próxima geração.
• Arquitecturas modulares de arrefecimento líquido: Ideal para implementações escaláveis e incrementais.

Por que escolher EXTRCOOL Rack-Mounted L2L CDU?
O formato em rack elimina a necessidade de CDUs independentes, oferecendo uma solução economizadora de espaço e de alta capacidade para implementações de arrefecimento líquido. A CDU L2L da EXTRCOOL combina troca térmica eficiente, monitorização integrada e instalação simplificada para satisfazer as exigências das cargas críticas AI e HPC, assegurando operação estável e energeticamente eficiente durante todo o ano.

Perguntas frequentes
1. Para que serve uma CDU L2L montada em rack?
Uma CDU L2L montada em rack transfere o calor residual dos loops de arrefecimento líquido dos servidores para os sistemas de água gelada da instalação em formato compacto, ideal para data centers com restrições de espaço e infraestrutura de água gelada.

2. Quais são as vantagens de uma CDU em rack vs CDU autónoma?
O design em rack instala-se diretamente nas baias dos servidores, reduz a complexidade das canalizações, elimina a necessidade de espaço no chão e é pré‑testado em fábrica para minimizar o tempo de comissionamento no local.

3. A unidade é compatível com sistemas de água gelada padrão?
A CDU L2L em rack suporta pressões e temperaturas típicas de água gelada e oferece opções de ligação personalizáveis para se adaptar à maioria das redes de instalação.

Especificações técnicas

• Brand: EXTRCOOL
• Model Series: CDU-L2L Rack Series
• Formato: 4U rack-mount
• Tipo de arrefecimento: Líquido-a-líquido (L2L) troca térmica com água gelada
• Capacidade nominal: 35 kW–250 kW (dependente do modelo)
• Fluido de arrefecimento: PG25
• Vazão lado secundário: 120–400 LPM (dependente do modelo)
• Controlo: PID, Modbus RTU & TCP/IP
• Redundância: Comutação de bomba 1+1, ATS de dupla alimentação
• Detecção de fugas: Sim
• Protecção: IP55
• Peso aproximado: 50–110 kg (dependente do modelo)
• Dimensões (L x P x A): 482 x 870 x 177.8 / 217.2 / 265 mm (dependente do modelo)
