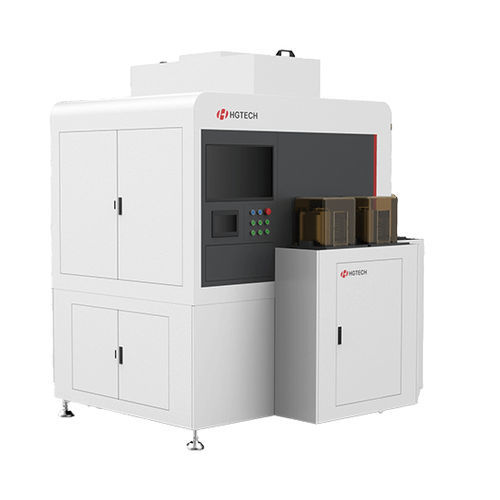

Sistema de inspeção com câmera
automáticopara detecção de defeitospara wafers

sistema de inspeção com câmera
sistema de inspeção com câmera
sistema de inspeção com câmera
sistema de inspeção com câmera
sistema de inspeção com câmera
sistema de inspeção com câmera
Guardar nos favoritos
Comparar


Características

Tecnologia
com câmera
Modo de funcionamento
automático
Tipo
para detecção de defeitos
Aplicações previstas
para wafers

Descrição

Para as empresas de fabrico de wafers de fluxo médio e empresas de embalagem e ensaio a jusante na cadeia da indústria de semicondutores, é adoptado um sistema de detecção paralela multicanal de campo brilhante e escuro desenvolvido independentemente para detectar os defeitos de aparência de wafers semicondutores e grãos com gráficos. Vantagens do produto: Disponível em vários tamanhos Este equipamento pode ser utilizado para bolachas com padrão de 4-8 polegadas Pode detectar uma variedade de defeitos Detectar defeitos tais como arranhão, colapso das costas, diferença de cor, racha, arranhão, resíduo metálico e perda de metal Resolução de alta precisão Resolução do sistema: 0.2-0.8 μ m Velocidade de detecção rápida Bolacha padrão: 15 minutos / bolacha quando o número de defeitos for inferior a 200

---
