Aparelho de inspeção de semicondutores

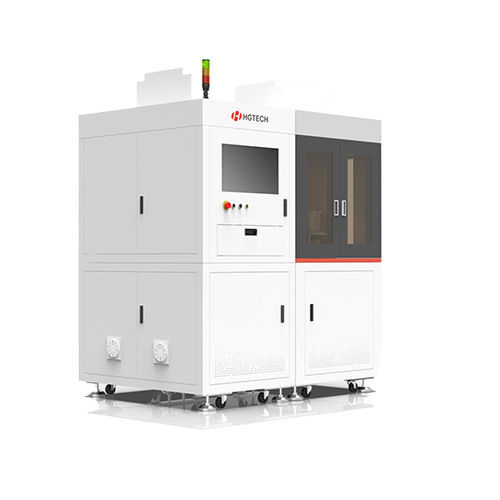

Aparelho de inspeção de semicondutores - Farley Laserlab
Aparelho de inspeção de semicondutores - Farley Laserlab
Guardar nos favoritos
Comparar

Características

Aplicações
de semicondutores

Descrição

Perante as empresas de fabrico de matérias-primas a montante e as empresas de fabrico de bolachas a meio da cadeia da indústria de semicondutores, o sistema de deteção ótica de campo claro e escuro desenvolvido de forma independente é utilizado para detetar os defeitos de aspeto das matérias-primas semicondutoras, bolachas epitaxiais e bolachas modeladas. Vantagens do produto: - Aplicável a uma variedade de bolachas Adequado para bolachas de 4-8 polegadas, substratos, bolachas epitaxiais e bolachas modeladas - Pode detetar uma variedade de defeitos Detecta partículas, buracos, saliências, riscos, manchas, fissuras e outros defeitos - Alta resolução Resolução do sistema: 1-10 μ m - Velocidade de deteção rápida Sem padrão de bolacha: 180 segundos / bolacha quando o número de defeitos é inferior a 200

---

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Farley Laserlab
