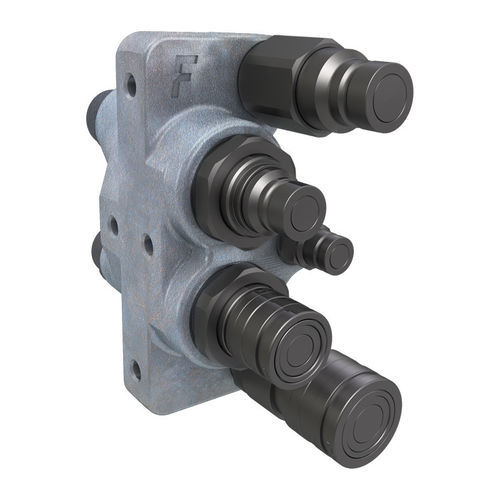

Bloco manifold hidráulico de 5 vias 5BDHF series

em açoem ferro fundidoem poliuretano

Visão geral do produto
Blocos de 5 vias aumentam a versatilidade das máquinas agrupando cinco acoplamentos rápidos numa única peça fundida: dois acoplamentos 1/2", dois acoplamentos 3/4" para aplicações de alto fluxo e um acoplamento 3/8" para linhas de drenagem. Os blocos ligam-se ao circuito hidráulico da máquina por meio de duas portas de entrada. A descompressão hidráulica das linhas 1/2" é efetuada através do mesmo sistema patenteado usado nos blocos auxiliares de 3 portas, enquanto a descompressão das linhas 3/4" é manual. Os itens listados são produtos prontos a usar que não exigem desenvolvimento adicional de projeto ou investimento em ferramentas de produção.

Aplicações

• Equipamentos de construção

Itens (Masculino & Feminino)

• Número de peça: 5BDHF0812-13/34S
  Rosca: 1-1/16"-12 UN MALE JIC
  2 x Acoplamentos 3/4": 1-1/16"-12 UN MALE JIC - ISO 8434-2
  Vazão (3/4"): 146 l/min a 0.2 MPa
  2 x Acoplamentos 1/2": 1-1/16"-12 UN MALE JIC - ISO 8434-2
  Vazão (1/2"): 69 l/min a 0.2 MPa
  L1 (Comprimento desacoplado): 222,1 mm
  L2 (Comprimento acoplado): 202,5 mm
  Faixa de temperatura: -25 °C a 100 °C
  Vedantes: NBR & PUR
  Peso: 10000 g
  Alojamentos: 5
  Acoplamentos: 5
• Número de peça: 5BDHF0812-11/1S
  Rosca: 1-7/16"-12 UN MALE ORFS
  2 x Acoplamentos 3/4": 1-7/16"-12 UN MALE ORFS - ISO 8434-3
  Vazão (3/4"): 146 l/min a 0.2 MPa
  2 x Acoplamentos 1/2": 1-7/16"-12 UN MALE ORFS - ISO 8434-3
  Vazão (1/2"): 69 l/min a 0.2 MPa
  L1 (Comprimento desacoplado): 218 mm
  L2 (Comprimento acoplado): 202,5 mm
  Vedantes: NBR & PUR
  Peso: 10600 g
  Alojamentos: 5
  Acoplamentos: 5

Acessórios & Peças sobressalentes

• KIT 4BD-FFH06M — Aço — Tamanho: 10 mm (3/8")
• KIT 4FH08 F — Aço — Tamanho: 12,5 mm (1/2")
• KIT 4FH08 M — Aço — Tamanho: 12,5 mm (1/2")

Kits de vedações

• SK FFH06 — para 10 mm (3/8")
• SK FFH08 — para 12,5 mm (1/2")

Aviso de segurança
Este produto pode expô-lo a produtos químicos como chumbo ou níquel, que o Estado da Califórnia reconhece como causadores de câncer, defeitos congênitos ou outros danos reprodutivos.

Especificações técnicas

• Material: Ferro fundido & Aço
• Vedações: NBR & PUR
• Temperaturas de trabalho: -25 °C a 100 °C
• Tratamento de superfície: MATE 500 (CrIII) & MATE 1000 (ZnNi)
• Intercâmbio de série: ISO 16028
• Tipo de válvula: Plana
• Conexão: Push to Connect
• Desconexão: Retração da luva
• Conexão sob pressão: Permitida para ambas as metades até a pressão de trabalho
• Ruptura / desempenho (por tamanho dash)
  Dash 08 (12,5 mm): Pressão de trabalho 35 MPa; Vazão 69 l/min a 0.2 MPa; Derramamento 0,01 ml; Força de conexão 200 N; Pressões de ruptura Macho / Fêmea / Macho+Fêmea: 100 MPa
  Dash 12 (19 mm): Pressão de trabalho 35 MPa; Vazão 146 l/min a 0.2 MPa; Derramamento 0,02 ml; Força de conexão 215 N; Pressões de ruptura Macho / Fêmea / Macho+Fêmea: 100 MPa
