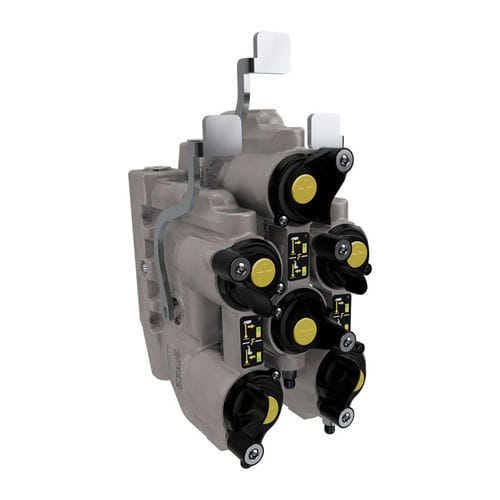

Bloco manifold hidráulico de 2 vias GenYus

em açoem ferro fundidoem poliuretano

Visão geral
O coletor vertical GenYus pode alojar duas cartuchos de válvula tipo poppet ISO 7241 parte A de 1/2" ou 3/4", ou duas cartuchos de face plana ISO 16028 de 5/8". Projetado para fixação direta por rosqueamento em unidades SCV traseiras comuns (ex.: Bosch SB24-34, Danfoss PVBZ 40). A instalação pode ser adaptada a outros modelos SCV através de adaptadores bridados personalizados.

Aplicações

• Agricultura

Itens disponíveis (variantes lado fêmea)

• Part No: 5BMGYV08 01 A - Tamanho corpo: 12,5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Tipo desenho paramétrico: L - Vazão: 65 l/min a 0,2 MPa - Vedações: HNBR & PUR - Carcasas: 2 - Acoplamentos: 2
• Part No: 5BMGYV08 02 A - Tamanho corpo: 12,5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 282 mm - Tipo desenho paramétrico: M - Vazão: 65 l/min a 0,2 MPa - Vedações: HNBR & PUR - Carcasas: 2 - Acoplamentos: 2
• Part No: 5BMGYV08 03 A - Tamanho corpo: 12,5 mm (1/2") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Tipo desenho paramétrico: R - Vazão: 65 l/min a 0,2 MPa - Vedações: HNBR & PUR - Carcasas: 2 - Acoplamentos: 2
• Part No: 5BMGYF10 51 A - Tamanho corpo: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 272 mm - Tipo desenho paramétrico: L - Vazão: 65 l/min a 0,2 MPa - Vedações: HNBR & PUR
• Part No: 5BMGYF10 52 A - Tamanho corpo: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 282 mm - Tipo desenho paramétrico: M - Vazão: 65 l/min a 0,2 MPa - Vedações: HNBR & PUR
• Part No: 5BMGYF10 53 A - Tamanho corpo: 16 mm (5/8") - D1: 63 mm - L1: 204 mm - L2: 272 mm - Tipo desenho paramétrico: R - Vazão: 65 l/min a 0,2 MPa - Vedações: HNBR & PUR
• Part No: 5BMGYV12 51 A - Tamanho corpo: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Tipo desenho paramétrico: L - Vazão: 75 l/min a 0,2 MPa - Vedações: HNBR & PUR
• Part No: 5BMGYV12 52 A - Tamanho corpo: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 282 mm - Tipo desenho paramétrico: M - Vazão: 75 l/min a 0,2 MPa - Vedações: HNBR & PUR
• Part No: 5BMGYV12 53 A - Tamanho corpo: 19 mm (3/4") - D1: 63 mm - L1: 199 mm - L2: 272 mm - Tipo desenho paramétrico: R - Vazão: 75 l/min a 0,2 MPa - Vedações: HNBR & PUR

Especificações técnicas

• Material: ferro fundido & aço
• Vedações: HNBR & PUR
• Temperaturas de trabalho: -30 °C a 100 °C
• Tratamento de superfície: CrIII
• Intercambiabilidade de série: ISO 7241-A
• Tipo de válvula: poppet
• Conexão: push-to-connect
• Desconexão: alavanca
• Conexão sob pressão: conexão e desconexão sob pressão residual em ambas as metades
• Pressão de trabalho / ruptura (por dash): Dash 08 (12,5 mm) - Pressão de trabalho 25 MPa - Vazão 65 l/min; Dash 10 (16 mm) - Pressão de trabalho 25 MPa - Vazão 65 l/min; Dash 12 (19 mm) - Pressão de trabalho 25 MPa - Vazão 75 l/min

Características / notas de compatibilidade

• Tipos de cartucho compatíveis: 1/2" ou 3/4" ISO 7241 parte A cartuchos poppet; 5/8" ISO 16028 cartuchos de face plana
• Compatibilidade de conexão direta: séries SCV Bosch SB24-34 e Danfoss PVBZ 40 (rosqueamento direto)
• Instalação expansível: possível via adaptadores bridados personalizados para outros modelos SCV
• Vazões típicas: 65 l/min (12,5 mm & 16 mm) e 75 l/min (19 mm) a 0,2 MPa
• Materiais de vedação: HNBR e PUR
• Materiais de construção: ferro fundido e aço com tratamento de superfície CrIII
