Distribuidor manifold de 2 vias SM2A series

em ferro fundidohidráulicopara válvula de cartucho

Visão geral do produto

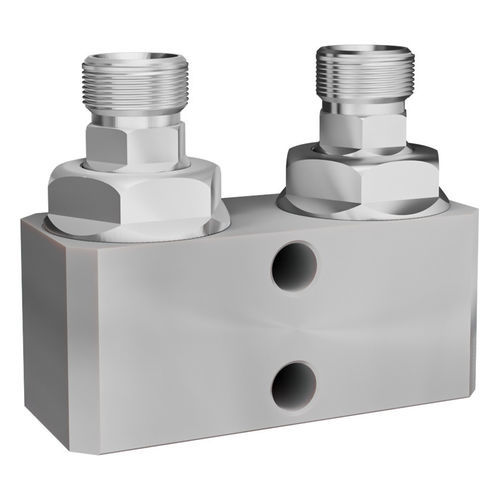

Os coletores duplos alojam dois cartuchos giratórios do mesmo tamanho e podem ser soldados ou aparafusados. O design modular permite a montagem rápida de configurações personalizadas, fixadas por um suporte metálico. Os coletores giratórios Taimi destinam-se a circuitos hidráulicos pesados e a equipamentos móveis industriais que exigem ligações giratórias compactas e de fácil manutenção.

Aplicações

• Cabeças de colhedora
• Guindastes de forwarder
• Motores de roda de alimentação
• Carregadores de toras para camiões
• Perfuradoras de teto para mineração
• Brocas diamantadas
• Outras aplicações hidráulicas de alta solicitação

Itens disponíveis / variantes (dados principais)

• SM2A-J06-501 | 10 mm | 9/16"-18 UNF MALE JIC | 9/16"-18 UNF MALE JIC | L1 92,2 mm | L2 38,1 mm | H1 38,1 mm | H2 68,8 mm | Kit de vedantes: SZ-06-001SK-A | Vedantes: FKM
• SM2A-J06-503 | 10 mm | 9/16"-18 UNF MALE JIC | 9/16"-18 UNF MALE JIC | L1 88,9 mm | L2 38,1 mm | H1 38,1 mm | H2 68,8 mm | Kit de vedantes: SZ-06-001SK-A | Vedantes: FKM
• SM2A-J08-501 | 12,5 mm | 3/4"-16 UNF MALE JIC | 3/4"-16 UNF MALE JIC | L1 95,3 mm | L2 41,3 mm | H1 41,3 mm | H2 79,4 mm | Kit de vedantes: SZ-08-001SK-A | Vedantes: FKM
• SM2A-P08-501 | 12,5 mm | 60° 1/2 BSPP MALE 60° CONE | 60° 1/2 BSPP MALE 60° CONE | L1 95,3 mm | L2 41,3 mm | H1 41,3 mm | H2 76,5 mm | Kit de vedantes: SZ-08-001SK-A | Vedantes: FKM
• SM2A-J10-501 | 16 mm | 7/8"-14 UNF MALE JIC | 7/8"-14 UNF MALE JIC | L1 114,3 mm | L2 47,8 mm | H1 47,8 mm | H2 89,4 mm | Kit de vedantes: SZ-10-001SK-A | Vedantes: FKM
• SM2A-J12-501 | 19 mm | 1-1/16"-12 UN MALE JIC | 1-1/16"-12 UN MALE JIC | L1 120,7 mm | L2 50,8 mm | H1 50,8 mm | H2 100,1 mm | Kit de vedantes: SZ-12-001SK-A | Vedantes: FKM
• SM2A-P12-501 | 19 mm | G 3/4" 60° CONE MALE THREAD | G 3/4" 60° CONE MALE THREAD | L1 120,7 mm | L2 50,8 mm | H1 50,8 mm | H2 96,5 mm | Kit de vedantes: SZ-12-001SK-A | Vedantes: FKM
• SM2A-J1612-501 | 25 mm | 1-5/16"-12 UN MALE JIC (T1) / 1-1/16"-12 UN MALE JIC (T2) | 1-1/16"-12 UN MALE JIC | L1 120,7 mm | L2 57,2 mm | H1 57,2 mm | H2 115,9 mm | Kits de vedantes: SZ-16-001SK-A e SZ-12-001SK-A | Vedantes: FKM
• SM2A-J16-501 | 25 mm | 1-5/16"-12 UN MALE JIC | 1-5/16"-12 UN MALE JIC | L1 127,0 mm | L2 57,2 mm | H1 57,2 mm | H2 116,1 mm | Kit de vedantes: SZ-16-001SK-A | Vedantes: FKM
• SM2A-P16-501 | 25 mm | G 1" 60° CONE MALE THREAD | G 1" 60° CONE MALE THREAD | L1 127,0 mm | L2 57,2 mm | H1 57,2 mm | H2 113,5 mm | Kit de vedantes: SZ-16-001SK-A | Vedantes: FKM
• SM2A-J20-501 | 31,5 mm | 1-5/8"-12 UN MALE JIC | 1-5/8"-12 UN MALE JIC | L1 155,4 mm | L2 69,9 mm | H1 69,9 mm | H2 134,6 mm | Kit de vedantes: SZ-20-001SK-A | Vedantes: FKM
• SM2A-P20-501 | 31,5 mm | G 1 1/4" 60° CONE MALE THREAD | G 1 1/4" 60° CONE MALE THREAD | L1 150,4 mm | L2 70,0 mm | H1 70,0 mm | H2 127,2 mm | Kit de vedantes: SZ-20-001SK-A | Vedantes: FKM

Notas sobre variantes

• As roscas seguem as designações JIC / BSPP / ISO 8434-2 / ISO 8434-6 conforme indicado.
• Material dos vedantes para as variantes listadas: FKM.

Especificações técnicas

• Material: ferro fundido e aço
• Vedantes: FKM
• Tratamento de superfície: CrIII
• Pressão de trabalho / de ruptura por tamanho Dash (consultar especificações do fabricante): Dash 06 → 10 mm; Dash 08 → 12,5 mm; Dash 10 → 16 mm; Dash 12 → 19 mm; Dash 16 → 25 mm; Dash 20 → 31,5 mm
• Orifícios de fixação para instalação: espaçados horizontalmente (previsão de montagem no coletor)
• Uso típico: circuitos hidráulicos de máquinas pesadas (ver Aplicações)
• Aviso: o produto pode conter materiais (por ex. chumbo ou níquel) sujeitos a advertências regulatórias em algumas jurisdições.
