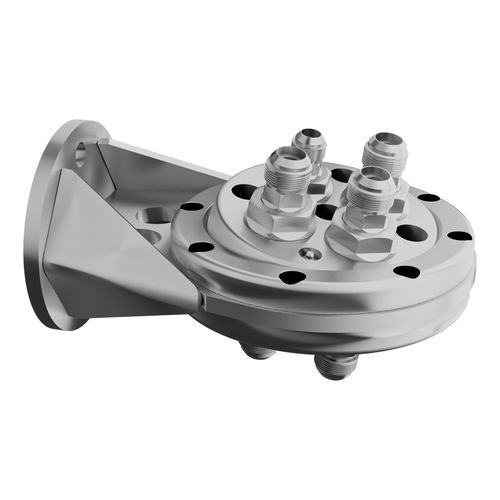

Junta rotativa para óleo SR series

multi-conexãoindustrialhidráulica

Série de produto
Juntas hidráulicas esféricas que permitem que as mangueiras girem livremente em ambos os lados do conjunto.

Visão geral
Este projeto elimina o torcimento e o dobramento das mangueiras, causas comuns de falha em mangueiras hidráulicas. As juntas SWIROLLS são normalmente instaladas em cabeças de colhedora ou acessórios rotativos, reduzindo significativamente os custos operacionais ao minimizar manutenção, desgaste e substituição de mangueiras.

Aplicações

• Equipamentos de construção
• Industrial
• Silvicultura
• Mineração

Itens (números de peça e principais dimensões)
Cabeçalho: NumeroPeca | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | L5 (mm) | H1 (mm) | H2 (mm) | Nº e rosca das portas
SR4S-JJ-502 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-2 (JIC 37°): 1 5/16"-12 (3 ports); 1 1/16"-12 (1 port)
SR4S-JJ-504 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-2 (JIC 37°): 1 5/16"-12 (3 ports); 3/4"-16 (1 port)
SR4S-JJ-510 | 216 | 245 | — | — | — | 127 | 180 | ISO 8434-2 (JIC 37°): 1 5/8"-12 (1 port); 1 5/16"-12 (1 port); 1 1/16"-12 (2 ports)
SR4S-PP-504 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (3 ports); 1/2" (1 port)
SR4S-PP-505 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (2 ports)
SR4S-PP-506 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (1 port); 1/2" (1 port)
SR4S-PP-508 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (3 ports); 3/4" (1 port)
SR5-PP-507 | 532 | 100 | 100 | 50 | 24.5 | 25 | 76 | ISO 8434-6 (BSP male): 1" (2 ports); 3/4" (1 port); 1/2" (2 ports)

Notas / Segurança
Avisos: Este produto pode expô-lo a substâncias químicas como chumbo ou níquel, que o Estado da Califórnia reconhece como causadores de câncer e defeitos congênitos ou outros danos reprodutivos.

Características / especificações técnicas

• Função: juntas hidráulicas esféricas que permitem que as mangueiras girem livremente em ambos os lados, evitando o torcimento e o dobramento
• Instalação típica: cabeças de colhedora e acessórios rotativos
• Benefício: reduz manutenção, desgaste e substituição de mangueiras, diminuindo os custos operacionais
• Padrões de porta disponíveis: ISO 8434-2 (JIC 37°) e ISO 8434-6 (BSP male) com múltiplas configurações de porta/rosca por número de peça
• Principais dimensões listadas (valores exemplares por peça): L1 até 532 mm; L2 tipicamente 100 mm (varia por modelo); H1 exemplo 25 mm; H2 exemplo 76 mm; outras dimensões variam por número de peça
• Vários números de peça disponíveis para adaptar-se a diferentes configurações e disposições de porta/rosca (ver lista de itens acima)
