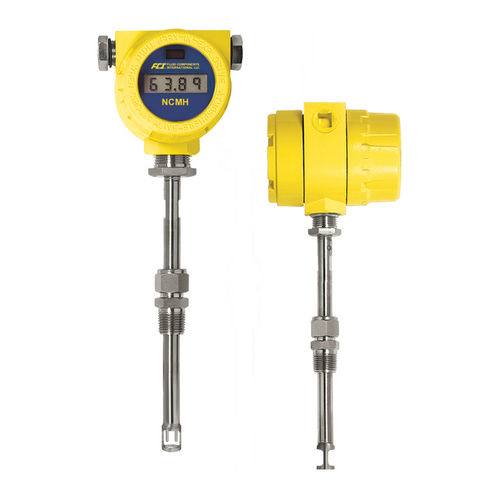

Medidor de vazão térmico ST51

de massapara gás naturalpara biogás

Os modelos ST51 e ST51A são uma solução compacta e de baixo custo para a medição precisa e repetível do caudal de biogás, gás de digestor, gás de aterro, metano e gás natural, bem como ar, ar comprimido ou azoto. Este medidor de caudal de inserção não tem peças móveis e está disponível em comprimentos de sonda para instalação em tubos com diâmetros de 2,5 polegadas a 24 polegadas [63 mm a 610 mm]. É facilmente ligado ao tubo através de um encaixe de compressão NPT de 1/2 polegada ou 3/4 polegada. O ST51 utiliza tecnologia de acionamento por dispersão térmica de potência constante, com um sensor ligeiramente aquecido, o que proporciona um efeito de secagem subtil nos sensores que resulta numa medição eficaz em aplicações de gás húmido. A eletrónica da série ST51 está alojada numa caixa robusta, com classificação IP67, com duas portas de conduta com rosca NPT ou M20. O instrumento é fornecido de série com saídas duplas de 4-20 mA, de reclamação NAMUR NE43 e uma saída de impulsos de 500 Hz. O modelo ST51A acrescenta HART ou Modbus, uma gama de serviço de temperatura de processo mais elevada, uma classificação de conformidade SIL e garantia alargada. O transmissor/eletrónica pode ser montado integralmente com o elemento de caudal (sonda) ou ser montado remotamente para melhor se adequar à sua situação de instalação. O instrumento completo possui aprovações globais da agência Ex para instalações da Divisão l/Zona 1. O elemento de deteção de caudal ST51 inclui RTD de platina de precisão em poços termométricos de pequeno diâmetro, de "massa igual", totalmente metálicos, para proporcionar uma precisão superior, repetibilidade e resposta rápida. Aplicações Recuperação de gás de aterro (LMG) Digestor de estação de tratamento de águas residuais Recuperação de metano de minas de carvão Ar/ar comprimido com caudal totalizado Recuperação de biogás em explorações pecuárias e leiteiras Gaseificação de biomassa
