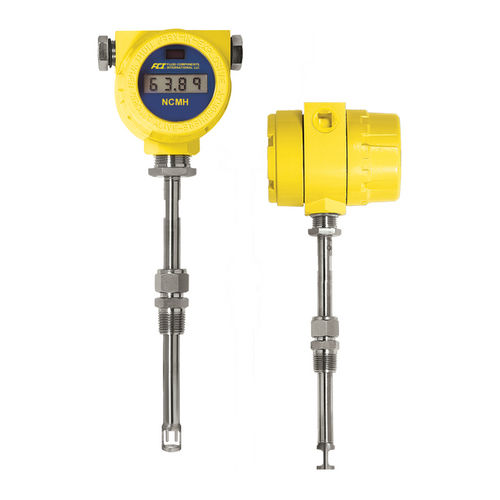

Medidor de vazão mássica termal ST50

para nitrogêniopara ar comprimidode inserção

O Modelo ST50 é uma solução compacta e de baixo custo para a medição precisa e repetível do caudal de ar, ar comprimido ou azoto. Este medidor de caudal de inserção não tem peças móveis e está disponível em comprimentos de sonda para instalação em tubos com diâmetros de 2,5 polegadas a 24 polegadas [63 mm a 610 mm]. É facilmente ligado ao tubo através de um encaixe de compressão NPT de 1/2 ou 3/4 de polegada. A eletrónica do ST50 está alojada numa caixa robusta, com classificação IP67, com duas portas de conduta com rosca NPT ou M20. O instrumento é fornecido de série com saídas duplas de 4-20 mA - uma para o caudal e outra para a temperatura. Como opção, pode ser adicionada uma saída de impulsos de 500 Hz (para totalizador externo). O transmissor/eletrónica pode ser montado integralmente com o elemento de caudal (sonda), ou ser montado remotamente para melhor se adequar à sua situação de instalação. O elemento de deteção de caudal ST50 inclui RTD de platina de precisão em poços termométricos de pequeno diâmetro, de "massa igual", totalmente metálicos, para proporcionar uma precisão superior, repetibilidade e resposta rápida. Aplicações Controlo do arejamento no tratamento de águas residuais Controlo do caudal de ar do queimador e da fornalha Controlo de condutas/amortecedores HVAC Controlo do caudal de ar de ventiladores e secadores Arejamento de lagos, tanques e aquacultura Medições da distribuição de ar comprimido Especificações Compatibilidade de meios: Ar Ar comprimido Nitrogénio Aprovações de agências: FM/CSA: - Classe 1, Div.2, Grupos A,B,C,D; T4 Sinais de saída: Analógico duplo de 4-20 mA (compatível com NAMUR NE43) Impulso opcional de 0-500 Hz para totalizador Ecrã digital (opcional): LCD, ±9999 contagens, escalável pelo utilizador para unidades de engenharia de caudal ou 0-100% Compatibilidade de tamanho de tubo/linha: 2" a 24" [51 mm a 610 mm]
