Visão geral
O equipamento de içamento de pá única é um sistema auxiliar de elevação e encaixe para pás de turbinas eólicas, adequado para uso onshore e offshore e para comprimentos de pá desde padrão até ultra-longo. Oferece manuseio seguro, estável e flexível para melhorar a produtividade no local e reduzir o tempo de instalação.

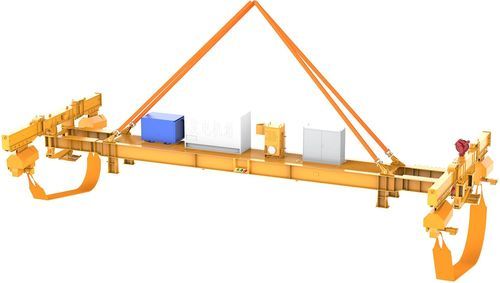

Tipo horizontal com cinta de içamento — Principais características

• Alta versatilidade: amplia a faixa de aplicação trocando o tipo de cinta e os orifícios de montagem.
• Design leve com configuração de componentes otimizada para transporte e manuseio.
• Implantação rápida: braço da viga dobrável permite transporte integrado e minimiza montagem no local.
• Controlo sem fio com redundância dupla e modos hold-to-run e de dois botões para operação segura.
• Interruptores de fim de curso e monitores de pressão permitem paragem automática para evitar danos à pá.
• Design em série e modular reduz prazos de entrega e simplifica encomendas complexas.

Tipo horizontal com cinta de içamento — Componentes e funções
Estrutura de aço
Estrutura em chapas de aço de alta resistência como elemento principal de suporte; vãos modulares permitem adaptação a diferentes perfis de pá para encaixe preciso e controlo estável de atitude.

Conjunto de içamento
Controlo coordenado multi-elevadores permite elevação suave e ajuste fino da orientação para alinhamento preciso nos pontos de ligação.

Sistema de energia
Unidade de alimentação independente integrada possibilita operação autónoma sem fonte externa; fornece energia estável para sistemas eletrónicos e hidráulicos.

Sistema de libertação
Suporta libertação automática e desbloqueio manual forçado em caso de falha de energia; feedback de posição e proteção por limites evitam encravamentos; design de interbloqueio evita o deslizamento simultâneo das cintas nas duas extremidades.

Mecanismo de aperto
Acionamento hidráulico com paragem por deteção automática de pressão; junta esférica multi-eixos adapta-se à curvatura da pá; almofadas em borracha resistentes ao desgaste protegem a superfície garantindo aperto seguro.

Sistema de controlo elétrico
Controlo PLC com comando remoto sem fios; sensores de carga, pressão e posição fornecem monitorização em tempo real e controlo automático preciso durante o içamento.

Cintas e manilhas
Cintas planas de fibras sintéticas de alta resistência protegem a superfície da pá; manilhas forjadas em liga asseguram desempenho de suporte de carga fiável.


Tipo horizontal com braçadeira C — Principais características

• Adaptável a vários modelos de pá trocando as braçadeiras.
• Projetado para ambientes offshore severos com alta classe de corrosão e elevadas classificações IP.
• Capaz de operar com ventos até 22 m/s, alargando a janela operacional.
• Controlo sem fio com redundância dupla e modos hold-to-run e de dois botões.
• Interruptores de fim de curso e monitores de pressão permitem paragem automática para evitar danos à pá.
• Design em série e modular para prazos de entrega reduzidos.
• Design integrado de instalação/removal permite o mesmo equipamento para montagem e descomissionamento de uma única pá.
• Sistema de tagline inteligente com ajuste automático de tensão para garantir içamento estável e seguro.

Tipo horizontal com braçadeira C — Componentes e funções
Estrutura de aço
Fabricada em chapas de aço liga de alta resistência com soldagem de precisão para garantir estabilidade e capacidade de carga com vãos ajustáveis.

Mecanismo de aperto
Agarre flexível com bloqueio rígido: almofadas anti-deslizantes e resistentes ao desgaste que se conformam à superfície da pá; acionamento hidráulico com pressão ajustável para suprimir oscilações ou torções durante o içamento.

Sistema de tagline
Ajuste de atitude em tempo real com controlo automático de tensão; travão auto-bloqueante contraria oscilações e torções induzidas pelo vento em altitude.

Sistema de rotação / arfagem
Permite ajuste preciso do ângulo da pá para alinhamento rápido com o cubo, melhorando a eficiência de instalação e reduzindo o ciclo de içamento.

Sistema de energia
Unidade de alimentação independente integrada com partida de emergência, proteção contra sobrecarga e alarmes de baixo nível de óleo para operação autónoma e segura.

Sistema de controlo elétrico
Controlo PLC com comando remoto sem fios; os sensores permitem controlo automatizado do ajuste de ângulo, aperto e libertação.

Sistema hidráulico
Design hidráulico integrado com componentes de alta fiabilidade, excelente vedação, risco mínimo de fugas, controlo preciso da pressão de aperto e da velocidade de arfagem; inclui proteção contra sobrecarga e sobrepressão.

Especificações — Tipo horizontal com cinta de içamento
Carga nominal: 40 t – 120 t
Peso da ferramenta: 12 t - 38 t
Material principal: Q355E / Q460E
Dimensões (C × L × A): 11500 × 7100 × 2300 mm
Resistência à corrosão: C4 / C5
Temperatura de operação: -30 ℃ a 50 ℃
Velocidade máxima do vento operacional: 18 m/s
Espaço de aperto da pá: ajustável 11 m - 20 m

Especificações — Tipo horizontal com braçadeira C
Carga nominal: 65 t - 120 t
Peso da ferramenta: 65 t - 110 t
Material principal: Q355E / Q460E / Q690E
Dimensões (C × L × A): 24000 × 11500 × 15000 mm
Resistência à corrosão: C4 / C5
Temperatura de operação: -30 ℃ a 50 ℃
Velocidade máxima do vento operacional: 22 m/s
Espaço de aperto da pá: ajustável 9 m - 18 m

Características técnicas

• Tipo de produto: Ferramenta de içamento e encaixe para pá de turbina eólica (pá única).
• Configurações: Horizontal com cinta de içamento; Horizontal com braçadeira C.
• Intervalos de carga nominal: Cinta: 40 t – 120 t; Braçadeira C: 65 t – 120 t.
• Intervalos de peso da ferramenta: Cinta: 12 t - 38 t; Braçadeira C: 65 t - 110 t.
• Materiais principais: Q355E, Q460E, opcional Q690E (braçadeira C).
• Dimensões: Cinta 11500 × 7100 × 2300 mm; Braçadeira C 24000 × 11500 × 15000 mm.
• Classe de corrosão: C4 / C5 adequada para aplicações offshore.
• Temperatura de operação: -30 ℃ a 50 ℃.
• Velocidade máxima do vento: Até 18 m/s (cinta); até 22 m/s (braçadeira C).
• Espaço de aperto da pá: Cinta 11 m - 20 m; Braçadeira C 9 m - 18 m.
• Sistemas chave: estrutura de aço, conjunto de içamento, sistema de energia, sistema de libertação, mecanismo de aperto, controlo PLC com comando sem fios, sistema hidráulico, sistemas de tagline e arfagem, cintas e manilhas.
