Virador para soldagem de autoalinhamento

Visão geral

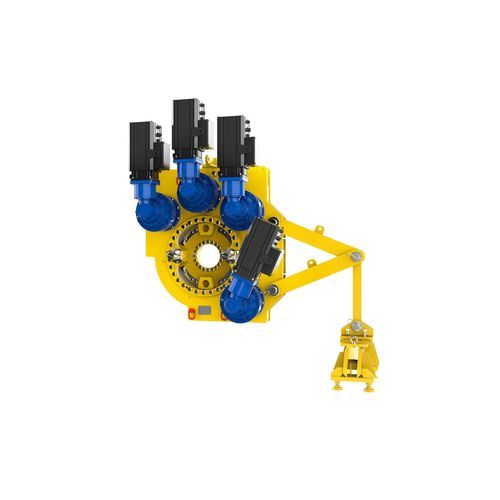

A ferramenta de rotação do cubo é um sistema auxiliar especializado para instalação e operação & manutenção de turbinas eólicas, projetado para geradores de dupla alimentação e de acionamento semi-direto. Acionada por um motor através de um mecanismo redutor, roda o cubo para posicionar as pás em ângulos precisos necessários para montagem, inspeção e manutenção. O sistema integra travamento mecânico, função de acompanhamento das pás, proteções de segurança abrangentes e elevada resistência à corrosão.

Principais funcionalidades

• Operação sincronizada multi-motor com controle lógico inteligente para distribuição uniforme do torque entre as unidades de acionamento.
• Sistema de controle servo em malha fechada baseado em PLC que fornece posicionamento de alta precisão do ângulo de rotação.
• Travamentos mecânicos duplos com dispositivos de monitoramento para evitar falhas de operação e maximizar a confiabilidade.
• Função de "seguimento das pás": permite parada e retomada seguras das operações sem desmontagem em condições especiais.
• Redundância de acionamento: unidades remanescentes podem completar a operação de rotação em caso de falha de uma unidade.
• Múltiplos modos de operação selecionáveis com intertravamentos de segurança para manuseio seguro.
• Proteções integradas contra raios, curtos-circuitos, sobrecorrente e sobretensão.

Componentes principais e funções

• Motor servo: Controle em malha fechada para ajuste preciso de velocidade e torque, garantindo uma rotação suave e controlada.
• Redutor: Estrutura de engrenagem planetária com alta capacidade de carga que converte a entrada de alta velocidade do motor em saída de baixa velocidade e alto torque necessária para a rotação.
• Carcaça: Estrutura mecânica otimizada que fornece suporte robusto e proteção confiável para o sistema de transmissão interno.
• Conjunto de disco adaptador: Interface universal com alta precisão de desvio de face e coaxialidade para eliminar cargas e vibrações adicionais devido a desvios de instalação.
• Braço de reação: Transmite as forças reativas para a estrutura principal, compensando automaticamente desvios angulares de instalação para evitar tensões extras e danos ao equipamento.
• Armário de controle elétrico: Layout modular para facilitar a manutenção e expansão funcional, equipado com proteções em camadas para garantir operações de rotação seguras e confiáveis.

Especificações técnicas

• Gerador eólico aplicável: Dupla alimentação (também adequado para modelos com acionamento semi-direto)
• Torque nominal de acionamento: 75 kNm - 150 kNm
• Tipo de acionamento: Motor
• Quantidade de unidades de acionamento: 4
• Potência do motor: 7,9 kW
• Peso da ferramenta: 2780 kg
• Dimensões (C × L × A): 1370 mm × 890 mm × 1865 mm
• Temperatura de operação: -25 °C - +50 °C
• Grau de proteção: IP55
• Resistência à corrosão: C5-M
• Altitude de operação: ≤ 3000 m
