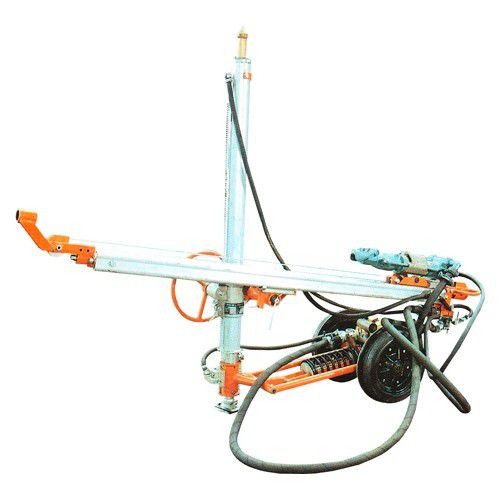

Unidade de perfuração rotativa VS-1

O sistema de perfuração VS-1 foi concebido para a perfuração de furos curtos com diâmetros até 50 mm e um comprimento máximo de 12 m. O conjunto é recomendado para a perfuração de furos para detonação quando se utiliza a tecnologia de ancoragem na indústria de construção subterrânea, na indústria mineira, na reabilitação de construções de betão, etc. O tamanho do sistema de perfuração torna-o ideal para utilização em locais pequenos e de difícil acesso. Princípio de funcionamento O sistema de perfuração é constituído por uma coluna de suporte na qual está fixado um suporte para guiar o martelo de perfuração, que está equipado com um chassis de duas rodas para facilitar o manuseamento. Na parte de trás do suporte encontra-se o controlador que contém os principais elementos de controlo. A coluna de suporte do sistema de perfuração é constituída por um cilindro pneumático com uma área efectiva dupla na direção da ejeção da haste do pistão. Sobre o cilindro pneumático de contraventamento encontra-se um cilindro pneumático de simples efeito móvel onde a manga se desloca sobre um pente dentado com a consola de fixação do suporte. O suporte de perfuração é constituído por um conjunto de dois cilindros pneumáticos ligados em série. O cilindro pneumático principal é constituído pelo corpo do suporte onde o martelo de perfuração se desloca na parte superior. O cilindro pneumático auxiliar, situado na parte lateral do suporte, provoca o movimento longitudinal necessário do suporte na direção da perfuração. O suporte pode ser inclinado na consola em qualquer ângulo. O painel de controlo do sistema de perfuração permite o controlo centralizado de todas as funções. O conjunto de perfuração foi concebido de forma a poder ser operado por um único funcionário.
