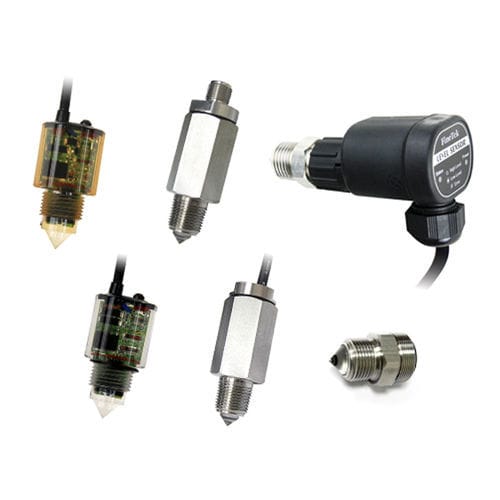

Chave de nível optoeletrônica SD series

para líquidospara a indústria farmacêuticapara o setor automotivo

O interrutor ótico de nível de líquido utiliza o princípio da reflexão total num prisma. A reflexão ou penetração é a base da saída do alarme de nível. Quando o sensor está rodeado de ar, o ângulo de incidência é superior ao ângulo crítico, pelo que ocorre uma reflexão total. A luz totalmente reflectida será transmitida ao recetor. Pelo contrário, quando o sensor está rodeado de líquido, devido ao índice de refração do líquido e do material da ponta do sensor, quase toda a luz penetrará na frente do sensor. Utilizando este princípio, a conceção do interrutor ótico de nível de líquido baseia-se na luz. O recetor pode detetar e determinar um estado de luz reflectida ou penetrada, e determina a saída do circuito. O interrutor de nível ótico da série SD utiliza o princípio da reflexão da luz num prisma para detetar a ausência ou a presença de um líquido no ponto em que o sensor está instalado num tanque, conduta ou outro tipo de recipiente. Descrição do produto Interruptor de nível ótico SDX, interrutor de nível de líquido A série SD é uma linha de interruptores de nível ótico que emite um feixe de luz infravermelha na ponta (prisma) do sensor. Na ausência do líquido na ponta do sensor, a luz é reflectida de volta para o recetor do sensor. Quando o líquido alvo está presente em redor da ponta do sensor, a luz é refractada para o líquido e afastada do componente recetor do interrutor de nível da série SD, determinando assim a presença e ausência de líquido. A saída da série SD será activada em conformidade. Estes dispositivos de interrutor de nível ótico são compactos, económicos e ideais para uma grande variedade de fluidos. Caraterísticas 。Simples e compacto, sem partes móveis 。Indicação LED 。Versões alimentadas por 10-28VDC, 115VAC ou 230VAC
