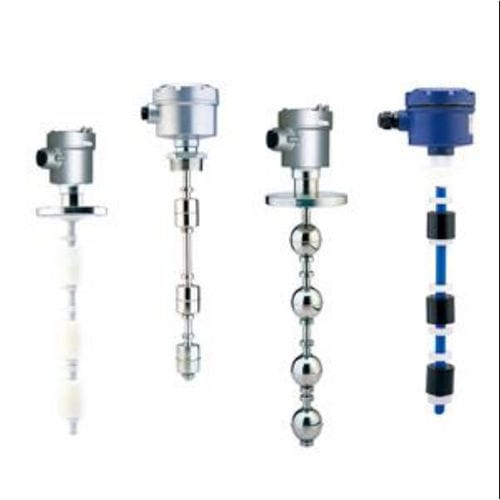

Chave de nível tipo boia magnética FD series

para líquidospara produtos químicospara aplicações marítimas

As unidades de interrutor de palheta simples ou múltipla são alojadas firmemente em aço inoxidável ou haste de plástico de engenharia, e o íman permanente é selado no meio da(s) esfera(s) flutuante(s) especificada(s). Pode montar a esfera flutuante para penetrar na haste e, em seguida, a flutuabilidade do líquido fará com que a esfera flutuante suba e desça na posição especificada através de anéis graduados. Quando o íman interno da boia se aproxima do interrutor reed, acciona o ponto de contacto do interrutor reed para criar um circuito aberto ou fechado. Podemos aplicar estes sinais de saída on-off para controlar e monitorizar o nível de líquido. As figuras abaixo mostram as orientações do flutuador em N.O. (Normal Aberto) e N.C. (Normal Fechado). A série FC/FD é uma linha de produtos de interrutor de nível de flutuador magnético. São unidades montadas no topo, concebidas para fornecer pontos de comutação múltiplos rentáveis utilizando um único ponto de entrada no recipiente. Descrição A série FC/FD é uma linha de produtos de interruptores de nível com flutuador magnético baseada em dois princípios, flutuabilidade e magnetismo. Os flutuadores do interrutor de nível de flutuador magnético FC/FD são concebidos para uma densidade mínima específica do fluido (gravidade específica), com base no volume e no peso dos elementos flutuantes. Os flutuadores contêm um íman e a haste estacionária pode incorporar os interruptores reed correspondentes a cada flutuador. Os interruptores reed abrem ou fecham os seus contactos eléctricos quando o elemento magnético nos flutuadores entra em contacto com as localizações dos interruptores reed na haste. Os interruptores reed invertem o seu estado de contacto quando o íman no elemento flutuante se afasta da localização dos interruptores reed na haste.
