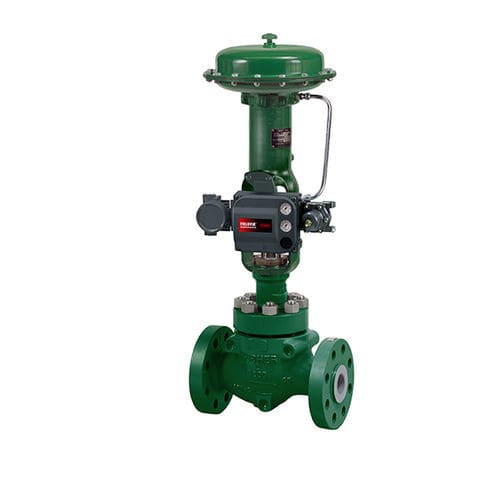

Válvula de pressão HP series

manualde assentopara peças

As válvulas de controlo da série HP da Fisher são válvulas de porta única, de alta pressão, do tipo globo ou angular, com sedes metálicas, guias em gaiola e mecanismo de obturador do tipo «empurrar para baixo para fechar». Estas válvulas foram concebidas para aplicações de alta pressão em indústrias de controlo de processos, tais como a produção de energia, a produção de hidrocarbonetos, o processamento químico e a refinação. Características principais Estabilidade do obturador – A guia em gaiola robusta proporciona maior estabilidade ao obturador, o que reduz a vibração e o ruído mecânico. Capacidade para a queda de pressão total – A construção robusta permite a capacidade para a queda de pressão total nas válvulas da série HP. Juntas enroladas em espiral para uma excelente vedação em todas as condições de funcionamento – São utilizados materiais de alta qualidade na construção das juntas enroladas em espiral para as válvulas da série HP. Estes materiais de alta qualidade, que compõem as juntas enroladas em espiral padrão, são N06600 (liga 600)/grafite ou N07750 (liga X750)/grafite. Economia na tubagem – A disponibilidade de ligações finais expandidas nas válvulas NPS 4 e 6 HP (ISA 75.08.05 (longa) ou ISA 75.08.06 (longa)) pode eliminar a necessidade de encaixes de tubagem, ao mesmo tempo que permite configurações de tubagem de grandes dimensões. Subconjunto de troca rápida – A manutenção é simples e pode ser facilmente realizada com ferramentas comuns. Os componentes do subconjunto podem ser rapidamente removidos e substituídos sem necessidade de ferramentas especiais. Conceção integrada de gaiola e anel de assento – Esta opção está disponível nas válvulas de globo NPS 8, 10, 12, 14 e nas válvulas angulares NPS 12, proporcionando uma manutenção mais fácil e um melhor corte. Materiais de peças internas endurecidos de série – A gaiola, o obturador da válvula e outras peças internas são fabricados a partir de materiais endurecidos. Esta característica de série proporciona uma excelente resistência ao desgaste. Classificações de pressão/temperatura aumentadas – Válvulas da série HP com conexões de extremidade soldada.
