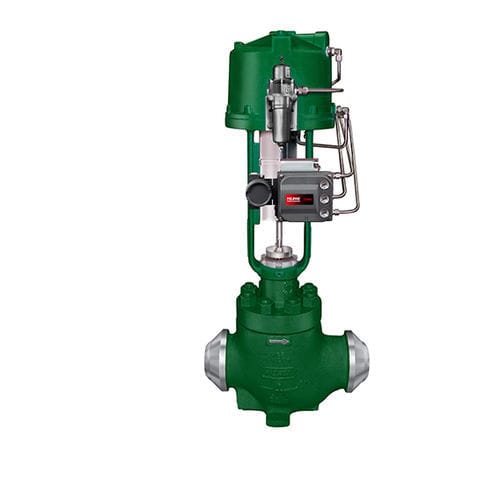

Válvula de gatilho EH

manualde bloqueiode controle

As válvulas da série EH da Fisher foram especialmente concebidas para aplicações de alta pressão. Estas configurações de válvulas incorporam técnicas comprovadas no contorno do fluxo, para maiores capacidades, e no design dos componentes internos da válvula, para garantir fiabilidade em aplicações exigentes. Características principais Conceção melhorada da gaiola – As gaiolas com orifícios, que oferecem excelente resistência e resistência adicional a vibrações destrutivas, são de série. Estão prontamente disponíveis materiais especiais de construção. Economia na tubagem – A disponibilidade de ligações finais expandidas nas válvulas EH pode eliminar a necessidade de encaixes de tubagem, ao mesmo tempo que permite a adaptação a configurações de tubagem de grandes dimensões. Construção com junta de anel de assento tipo O-ring – A utilização da construção com O-ring proporciona um excelente fecho com binários mínimos de instalação do anel de assento para temperaturas até 232 °C (450 °F). A construção com O-ring é padrão nas válvulas EHT. A construção com junta de anel de assento em chapa plana está disponível para temperaturas de projeto elevadas e/ou construções NACE, nos casos em que não esteja disponível um material adequado para o O-ring. Classificações de pressão/temperatura aumentadas – As válvulas EH e EHA em aço com ligações finais soldadas de topo têm classificações padrão intermédias. Mediante ensaios não destrutivos, estas válvulas podem cumprir as classificações especiais intermédias da ASME, o que permite aplicações com pressões e temperaturas ainda mais elevadas. Consulte a tabela 7 para classificações específicas. Longa vida útil dos componentes internos – Os materiais de construção endurecidos para a gaiola, o obturador da válvula, a guia da gaiola e outras peças internas são padrão em todas as aplicações, proporcionando uma excelente resistência ao desgaste. Em todas as aplicações, a guia robusta da gaiola proporciona uma maior estabilidade ao obturador da válvula.
